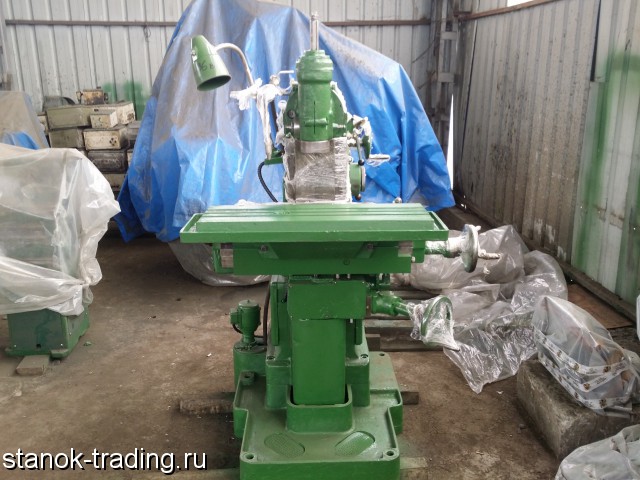

Фрезерный широкоуниверсальный станок 676 предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя.
На станке можно выполнять, также, сверление и рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.
Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным .
Технические характеристики фрезерного станка 676П
Наименование параметра 676
Класс точности по ГОСТ 8-82 Н
Размеры горизонтального (углового) стола, мм 250 х 800
Максимальная масса обрабатываемой детали, кг 100
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм 80..460
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм 0..380
Вылет оси вертикального шпинделя, мм 125..375
Наибольший продольный ход стола (X), мм 400
Наибольший ход шпиндельной бабки вертикального шпинделя (Y), мм 250
Наибольший вертикальный ход стола (Z), мм 380 450
Вертикальный и горизонтальный шпиндели
Частота вращения горизонтального шпинделя, об/мин 50..1630
Частота вращения вертикального шпинделя, об/мин 63..2040
Количество скоростей шпинделя 16
Цена деления лимбов, мм 0, 05
Цена деления линеек, мм 1, 0
Конус горизонтального и вертикального шпинделей Морзе 4
Пределы подач шпиндельной бабки, мм/мин 13..395
Количество подач шпиндельной бабки 16
Ускоренный ход шпиндельной бабки, м/мин 0, 9
Максимальное усилие подачи бабки, Н 9500
Максимальный допустимый крутящий момент на шпинделе горизонтальном/ вертикальном, Нм 230/ 82
Зажим-отжим инструмента Ручной
Вертикальная фрезерная головка
Наибольшее осевое перемещение вертикального шпинделя, мм 60
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус ±90
Масса вертикальной фрезерной головки, кг 70
Угловой горизонтальный стол
Количество подач стола в продольном и вертикальном направлении 16
Пределы продольных и вертикальных подач стола (X. Y), мм/мин 13..395
Ускоренный ход стола в продольном и вертикальном направлении, мм/мин 935
Максимальное усилие подачи стола, Н 9500
Электродвигатель главного привода, кВт 2, 2
Электродвигатель привода насоса охлаждения, кВт 0, 12
Суммарная мощность электродвигателей, кВт 2, 32
Габариты станка (длина х ширина х высота), мм 1282 х 1215 х 1780
Масса станка, кг 910
