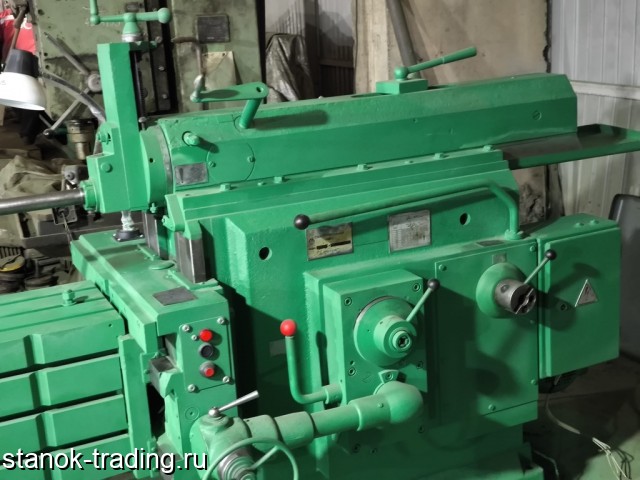

Продаю станок поперечно-строгальный универсальный 7Е35, в хорошем рабочем состоянии, проведена ревизия, Новая электрика, продаю с проверкой в работе.
Габариты станка , мм 2350 х 1250 х 1550
Масса станка, кг 2100
Электродвигатель привода стола, кВт 5,5
Поперечно-строгальный станок 7Е35 предназначен для обработки резцом плоских и фасонных поверхностей (горизонтальных, вертикальных, наклонных), а также для прорезания всевозможных пазов и канавок в деталях небольших размеров с длиной обработки до 500 мм.
Станок состоит из следующих основных узлов: по направляющим станины возвратно-поступательное перемещается ползун, сообщая резцу главное движение. Заготовка закрепляется на столе, она неподвижна во время рабочего хода резца. Периодически (при каждом обратном ходе ползуна) стол может перемещаться в поперечном (горизонтальном) направлении по направляющим поперечины или вместе с поперечиной вертикально по станине. Также периодически можно перемещать в вертикальном направлении суппорт с резцом. Движение стола, суппорта является движением подачи или движением углубления. Стол и поперечину можно перемещать непрерывно и ускоренно (установочное движение). Внутри станины расположен кулисный механизм, коробка скоростей и коробка подач.
Ползун с суппортом резцовой головки с остроугольными направляющими имеет регулировочный клин для регулировки зазоров в процессе эксплуатации и механизм для изменения зоны резания (однорукояточный с выборкой зазоров в резьбе). Ползун перемещается при помощи кулисного механизма.
Механическая коробка скоростей с однорукояточным управлением и кулисный механизм обеспечивают движение ползуна с восьмью скоростями и различной длиной хода.
Коробка подач обеспечивает 20 подач стола.
Стол имеет ручное, механическое и ускоренное перемещения. Перемещение стола в горизонтальном направлении осуществляется как автоматически, так и вручную, а в вертикальном направлении только вручную. Автоматическое горизонтальное перемещение стола осуществляется прерывисто (рабочая подача). Величина подачи устанавливается крановым механизмом.
Механизмы, размещенные в станине станка, имеют принудительную централизованную смазку. Привод станка — от отдельного электродвигателя, включаемого с кнопочной станции.
Для сбора стружки имеется стружкосборник.
Класс точности станка Н по ГОСТ 9—82Е.
Точность обработанной детали до 0,03 мм на длине до 300 мм.
Чистота обработки — не менее V5.
Наименование параметра 7Е35
Основные параметры станка
Класс точности станка Н
Длина хода ползуна, мм 20..520
Наибольшее сечение резца, мм 20 х 32
Наибольшее расстояние от опорной поверхности резца до станины (вылет), мм 670
Высота ползуна над рабочей поверхностью стола, мм 90..400
Наибольшая перестановка ползуна, мм 310
Размеры рабочей поверхности стола - верхней, мм 360 х 500
Наибольшее перемещение стола - горизонтальное, мм 530
Наибольшее перемещение стола - вертикальное, мм 310
Число горизонтальных подач стола 20
Пределы горизонтальных подач стола, мм/дв.ход 0,2..4,0
Быстрое, горизонтальное перемещение стола, м/мин 3,0
Быстрое вертикальное перемещение стола, м/мин 0,6
Цена деления лимба, мм 0,1
Наибольшее вертикальное перемещение салазок суппорта (головки резца) от руки, мм 170
Цена деления лимба, мм 0,05
Наибольший угол поворота резцовой головки до входа в станину, град ±60
Наибольший угол поворота доски резцедержателя, град ±15
Наибольшее допустимое усилие резания, Н 18000
Число ступеней скоростей главного привода (перемещения ползуна) 8
Числа двойных ходов ползуна в минуту 13,2; 19; 26,5; 37,5; 53; 75; 106; 150
Число подач суппорта 6
Подачи суппорта, мм/дв.ход 0,16; 0,33; 0,50; 0,66; 0,83; 1,0
