Описание

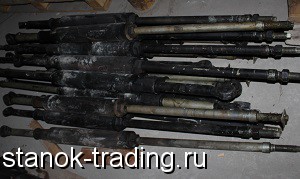

Авторегулятор РТРП-675 М (574Б), РТРП-300 для автоматического поддержания зазоров между поверхностями катания колесных пар и тормозными колодками в установленных пределах
Область применения: грузовые, пассажирские вагоны и электропоезда магистральных железных дорог.
Авторегулятор РТРП-675 М (574Б) служит для автоматического поддержания зазоров между поверхностями катания колесных пар и тормозными колодками в установленных пределах независимо от износа поверхностей катания колес и тормозных колодок. Регулятор со стержневым приводом устанавливается в тормозной рычажной передаче головного и прицепного вагонов электропоезда.
Механизм регуляторов, включающий винт с несамотормозящейся трапецеидальной резьбой, регулирующей гайки, стакан и пружину, смонтирован в стальном корпусе.
Конструкция регуляторов позволяет изменить рабочий ход штока поршня и тормозного цилиндра и осуществлять ручной роспуск и стягивание регулятора.
Изготовляются по ТУ 24.05.928-89.
Техническая характеристика
Тип регулятора: бескулисный одностороннего действия ;
Величина сбора рычажной передачи, мм:
за одно торможение, не более 7…20
полная 675;
Размер А , мм 312;
Длина авторегулятора ( L ), мм:
распущенного 2377
собранного 1702
Размер L 1 , мм 1739
Диаметр корпуса, мм 90
Масса, кг 30
