Год выпуска 2012; в эксплуатации 1, 5 года
Детальное описание

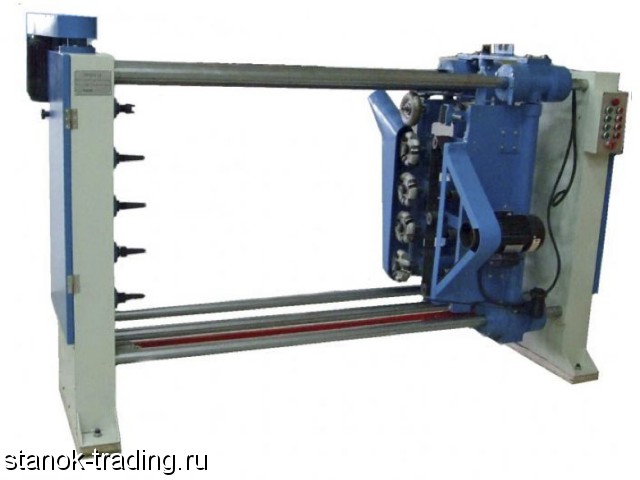

Технические характеристики MFX9512-4A
Максимальный диаметр обрабатываемых заготовок, мм 120
Минимальный диаметр обрабатываемых заготовок, мм 30
Максимальная длина обрабатываемых заготовок, мм 950
Минимальная длина заготовки, мм 200
Количество заготовок, шт 4
Количество ножей на фрезе, шт 3
Скорость вращения основного шпинделя, м/мин 13, 19, 28
Скорость подачи, м/мин 0, 16; 0, 23; 0, 34
Общая мощность, кВт 4, 5
Габариты станка, м 2, 3х0, 74х1, 3
Масса, кг 800
Конструктивные особенности:
Копировальный участок
Состоит из 4 копировальных агрегатов, собранных в один узел, предназначен для изготовления до четырех изделий одновременно.
Существенно увеличивает производительность станка. Благодаря полностью автоматической системе обработки повышается качество детали.
Усовершенствованная конструкция станка позволяет при обработке изделия в автоматическом режиме выполнять предварительную шлифовку.
Шлифовальный узел
Предварительный процесс шлифования начинается сразу за фрезерованной поверхностью путем снятия ворса с заготовки шлифовальной лентой.
Фреза со сменными лезвиями
Литая фреза существенно ускоряет обработку заготовок твердых пород древесины.
Специальная заточка лезвий значительно уменьшает интенсивность изнашивания при различных режимах работы.
Пульт управления
Установленный в передней части станка удобный пульт управления осуществляет контроль над всеми рабочими процессами обработки.
Модельные шаблоны
Получение изделий происходит благодаря установленному в верхней части станка шаблону, вращающемуся синхронно вместе с заготовками. Шаблоны в комплект станка не входят.
Для исключения появления деформации и царапин к поверхности шаблона прилегает свободно вращающийся диск, выполняя функцию прижимного упора шаблона.
Механические (пружинные) зажимные центры
Осуществляют надежный прижим и фиксацию заготовки на рабочей поверхности. Благодаря этому увеличивается надежность базирования заготовки и повышаются параметры безопасности обработки. Оптимальная конструкция зажимного устройства обеспечивает надежное базирование заготовки на обрабатываемом участке. Заготовка не деформируется во время обработки.
Суппорт
Суппорт имеет механическое высокоточное регулировочное приспособление, обеспечивающее надежный контакт копировального ролика с шаблоном.
Продольное перемещение суппортов осуществляется по высокоточным направляющим с помощью ходового винта.
Привод копиров. Синхронное вращение копира и заготовок происходит за счёт жёсткой связи шестерня-винт с приводом от отдельного электродвигателя.
