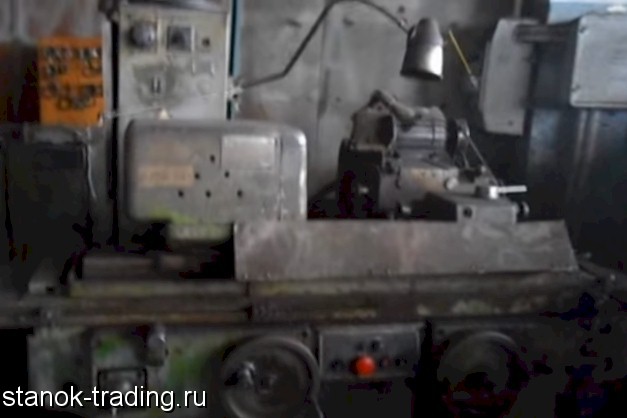

Круглошлифовальный станок 3Б12
цена 120 000р
Технические характеристики:
Наибольший диаметр устанавливаемого изделия, мм. 250
Наибольшая длина изделия, устанавливаемого в бабках, мм 630
Высота центров, мм 125
Расстояние между центрами универсальной и задней бабок, мм 550
Расстояние между осью шлифовальных кругов и линией центров, мм
в горизонтальной плоскости
наименьшее 70
наибольшее 300
Расстояние от зеркала нижнего байка до нижней кромки бабы, мм
Расстояние от оси бабы до станины, мм 255
Высота зеркала нижнего байка над уровнем пола, мм 630
Размер зеркала байка, мм:
верхнего 90 Х 50
нижнего 115 – 50
в зеркальной плоскости
ниже линии центров 65
выше линии центров 185
Размеры рабочей поверхности стола (длина, ширина), мм 900 Х 140
Угол поворота стола в горизонтальной плоскости град. 900
Наибольшее перемещение головки (вертикальное), мм 250
Наибольший диаметр шлифовального круга по ГОСТ 2424-67, мм
Прямого профиля 200
Фасонного профиля 150
Угол поворота головки ( горизонтальное), град. 3500
Цена делений поворота, град. 10
Число оборотов шпинделя в мин. 2240; 4500; 6300
Габариты станка 2050 Х 1820 Х 1550
Электродвигатель главного привода 1, 4
Вес станка, кг. 1285
