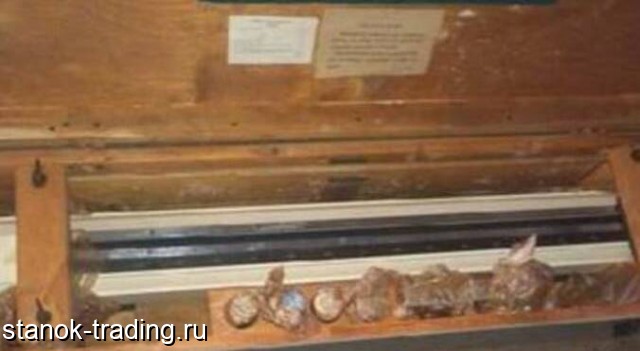

Оптическая линейка ОЛ - 800 предназначена для определения отклонений от прямолинейности и плоскостности рабочих поверхностей поверочных линеек типа ШП, ШМ и ШД длиной 400 и 630 мм всех классов точности; поверочных и разметочных плит всех
классов точности и размеров, а также поверхностей направляющих станков и т. д.
Электрическое питание осуществляется через блок питания от однофазного напряжения (220 ± 22) В переменного тока и частоты (50 ± 0, 5) ГЦ.
Технические характеристики:
Пределы измеряемых отклонений поверхности от прямолинейности по отсчетному
устройству, мм : ± 0, 2
Длина контролируемого участка поверхности, мм
- наименьшая - 200
- наибольшая - 800
Цена деления шкалы отсчетного устройства, мкм - 0, 5
Пределы допускаемой погрешности прибора, мкм ± (0, 5 ± 3h), где h - измеряемое отклонение в мм.
Размах показаний отсчетного устройства при многократной установке каретки в одну
точку, мкм - не более 0, 4
Габаритные размеры прибора, мм, не более:
- длина - 1200
- ширина - 155
- высота - 370
