Продам Линия для производства Пленки CPP 3 слоя ABA местонахождение Алтайский край г Славгород ул Пушкина 44

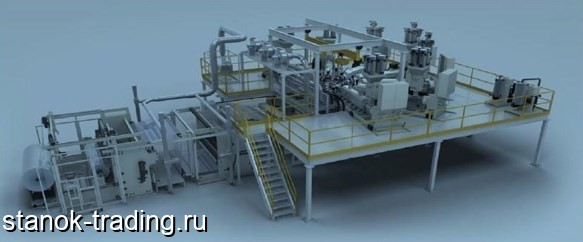

Линия для производства Пленки CPP 3 слоя ABA
IОбзор
1. Условия использования
Электропитание 380В
Воздушное давление 0.6 - 0.8 МПа
2. Использование материала ПП
3. Спецификация продукта ширина 1500мм толщина 0.03 - 0.06 мм
4. Максимальный выход 150 - 200кг /
IIСписок оборудования
1. Количество каналов 2 набора
2. Сменщик сетки 2 шт.
3. Дозирующий насос 1 шт.
4. Дозатор 1 комплект
5. Прессформа 1 Набор прессформы
6. Набор системы контроля температуры ролика 1комплект
8. Статический элиминатор 1 комплект
9. Утилизатор кромки 1 комплект
10. Коронные машины 1 Набор
11. Толщиномер 1 комплект
12. Тяговая машина 1 комплект
13.Автоматический намотчик 1 набор
14.Электрошкаф 1 комплект
IIIДетальная техническая конфигурация
1.GWS75/33 , 2 станции
материал 38crmoala нитрирования
глубина нитрирования 0.5 - 0.8 мм
твердость винта ВН740
бочонок твердость ВН40
соотношением длины к диаметру 33:1
диаметр шнека 75 мм
отопление зон 5 зон
нагрева общая мощность около 25кВт
режим нагрева керамический нагреватель
охлаждения вентилятор охлаждения
вентилятор мощность 0.18 кВт
привод
мотор двигатель переменного тока, Сименс - Обейд
Частотный преобразователь Швеция, компания ABB
мощность двигателя 55КВТ
редуктор происхождение Гуо Мао
шестерни виде наклонной шестерни
Термо обработка, цементация и шлифовка зуба
мотора и редуктор соединены в виде прямой муфты
2. Смена сетки Привод сетки
Форма привода Гидравлический,
нагревательный элемент из нержавеющей стали
структура формы пластинчатый дуплекс, автоматическое изменение
Датчик давления есть
3.Дозирующий насос
Мощность привода дозирующего насоса 7.5 KW
Редуктор Германия Nord или США Fokker
управление давлением датчик давления
4.Распределитель
Форма распределения A/B / A
соотношение распределения 15 - 25%/50 - 70%/15 - 25%
5.Пресс - формы
изделий шириной л=1500мм, толщина 0.03 - 0.06 мм
прессформа хромированна толщина слоя0, 03 мм,
6.Литейная машина
Литейный ролик спецификация 1750 1800mm матовый
зеркальный ролик 1 7501800m m(запасной)
силиконовый ролик 1320 1800mm
Охлаждающий ролик диаметр 2 5001800m m
материал высокое качество 45 сталь
шероховатость поверхности RA0.025
динамическая уравновешенность 6.3 класс
Биение меньше или равно 0, 015 мм
поверхностная твердость НRС58
плакирующим слоем толщиной 0, 1 мм
обработка поверхности азотирование, хромирование, матирование ролика
внутренняя структура гидрологического цикла
Редуктор Германия, Германия или Соединенные Штаты Америки включает в себя G
мотор привода Inovance мотором 4.4 кВт
серво контроллер Inovance серво контроллер
подшипники ролика Японии NSK
цилиндрические регулировки зазора гидравлический, переключатель аварийного стопа, с выделенными
точечными светильниками.
7.Система контроля
температуры ролика диапазон контроля температуры 35 - 100
диапазоном давления включения и выключения 0.4 - 0.8 Mpa
нормальное давление воды
8.Статический элиминатор 1 комплект
9. Утилизатор кромки
10.Коронотор
эффективная ширина 1800мм
форма односторонняя
11.Толщиномер
эффективная ширина 1800мм
12. Тяговая машина
Материал роликов бутадиен - нитриловый Каучук
спецификация Ф200mm2800mm
редуктор Германия Nord или США
приводной двигатель huichuan серводвигатель
сервоконтроллер huichuan сервоконтроллер
13.Автоматическая машина намотки
формы, структура 2 - станции
перематывать эффективная ширина 1800 мм
максимальный перематывать диаметр 600mm
управление сервопривода Японии Yaskawa сервопривода или Inovance, погрешность точности
от±2Н
натежитель ролика 1 комплект
управление Plc — контроль
Загрузка втулки механическая
разгрузка рулона вручную
14. Управление электроприборами
основные электрические компоненты
рабочий экран Siemens сенсорный
экран PLC Siemens S7 - 200
Частотный преобразователь ШвецияABB, Швеция
контактор ABB Сименс
реле Siemens Япония Omron
низковольтный выключатель Schneider
воздушный выключатель zhengtai
кнопка, выключатель света Schneider
Цена 2555000
