Продам ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА СББ - СПИРАЛЬНОГО БАРЬЕРА БЕЗОПАСНОСТИ (ЕГОЗА) местонахождение Елизаветинское шоссе, 29 офис 230
1. НАЗНАЧЕНИЕ.
Оборудование для производства СББ, далее по тексту оборудование, предназначено для изготовления спиральных барьеров безопасности (СББ) типа «Егоза» диаметром 450-1200мм и длиной до 20 м в растянутом состоянии.
Станок рассчитан на работу в закрытых помещениях исполнения У, категория 31 по ГОСТ 15150.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Общий уровень шума, ДБА 64
Ток питающей цепи:
род переменный
частота, ГЦ 50
напряжение. В 380 - 3 фазы
Приводные электородвигатели:
тип асинхронный
суммарная мощность, КВТ 2.25
3. КОМПЛЕКТ ПОСТАВКИ
НАИМЕНОВАНИЕ КОЛИЧЕСТВО
1.Паспорт оборудования 1
2.Оборудование
Состав:

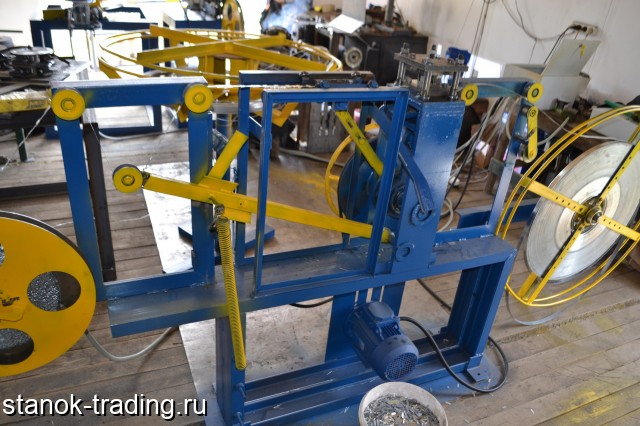

• Штамп с размоткой и пошаговой подачей и намоткой ленты - 1 шт
• Комплект пуансон-матрица -1 шт
• Размотка для проволоки - 1 шт.
• Устройство армирования проволокой ленты – 1 шт.
• Стойка намотки барабана – 1 шт.
• Барабан диаметр 900 – 1 шт.
• Барабан диаметр 450-800 – 2 шт.
• Щит электрический - 1шт.
• Кнопка пуск – 1 шт.
• Пост пуск – 1 шт. 1
Упаковывается при транспортировке на европалет с обшивкой в деревянную раму. 2
4. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
ВСЕ ТОКОПРОВОДЯЩИЕ ЧАСТИ ОБОРУДОВАНИЯ НЕОБХОДИМО ЗАЗЕМЛИТЬ!!!
Внимание! Категорически запрещается осуществлять ручное движение валов, откусывание проволоки кусачками, другие ручные операции с включенным оборудованием.
5.1 К обслуживанию оборудования могут быть допущены работники, прошедшие обучение согласно настоящему руководству, по эксплуатации и получившие инструктаж по технике безопасности на рабочем месте.
5.2 Запрещается
• Производство регулировки, наладки, смена комплектующих частей без отключенного питания оборудования.
• Подправлять проволоку ленту подающую в станок при его работе.
• Находится в зоне намотки барабанов посторонним лицам.
• Производить уборку без отключения оборудования.
• Загромождать проходы вокруг оборудования.
В остальных случаях необходимо соблюдать Правила техники безопасности при эксплуатации металлообрабатывающе го оборудования.
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Производство СББ ведется в три этапа.
• Изготовление ленты Бруно.
• Обжим ленты на проволоку (армирование) и намотка барабана.
• Увязка СББ в шахматном порядке в 3-5-7 линий.
ПОДГОТОВКА ОБОРУДОВАНИЯ К РАБОТЕ.
Для введения станка в эксплуатацию, необходимо выполнить следующее:
a. Установить оборудование на ровную бетонную площадку, при необходимости использовать подкладки (выравнивают в 4 точках.) Закрепить на анкерных болтах (не менее ф12).
b. Заземлить оборудование в соответствии с Правилами эксплуатации электрооборудования.
c. Соединить оборудование с сетью переменного трехфазного тока, с напряжением 380В.
НАСТРОЙКА ОБОРУДОВАНИЯ.
Оборудование отлажено и готово к работе. Необходимо убедится в правильности подключения фаз. Кратковременным включением проверяют правильность вращения маховика на станке по производству ленты бруно. Если вращение не по стрелке необходимо поменять местами 2 фазы питающего напряжения.
