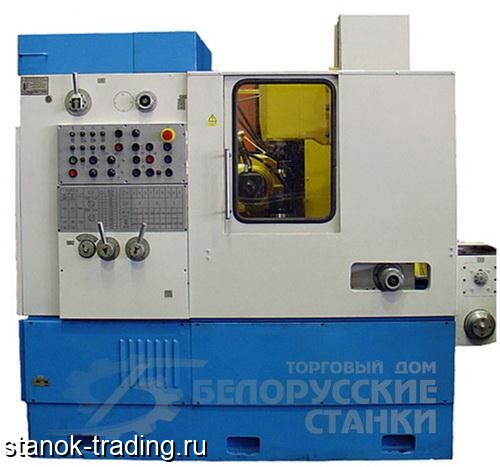

Полуавтоматы зубофрезерные с вертикальной осью изделия для обработки прямозубых и косозубых колёс, звёздочек, червячных колёс червячными фрезами методом обката.
Особенности конструкции:
Полуавтомат 53В30П имеет компоновку с вертикальной осью изделия и подвижным столом. В шпинделе стола вмонтирован гидроцилиндр зажима заготовок.
Полуавтомат 53В30П оснащен релейной системой управления.
Полуавтомат 53В30П-02 оснащен программируемым контроллером и приводами фирмы SIEMENS.
Регулирование частоты вращения шпинделя фрезы, а также величин осевой и радиальной подачи осуществляется бесступенчато асинхронными двигателя-ми или серводвигателями (в зависимости от исполнения), питаемых от час-тотных преобразователей.
Высокая статическая и динамическая жесткость за счет рациональной формы направляющих стойки и каретки суппорта, увеличения жесткости основ-ных формоопределяющих узлов.
Для использования всей длины режущей кромки червячной фрезы предусмотрено периодическое перемещение вдоль оси (шифтинг).
На полуавтоматах возможна установка тангенциального суппорта, что позволяет производить тангенциальную подачу вдоль оси фрезы.
Полуавтоматы имеют централизованную систему смазки.
Характеристики:
Наибольший наружный диаметр нарезаемого колеса, мм 320
Наибольший обрабатываемый модуль, мм 6
Наибольший угол наклона нарезаемых зубьев, град 60
Наибольшая ширина нарезаемого венца (прямозубого) колеса, мм 220
Диаметр стола, мм 250
Расстояние между осями инструмента и стола, мм 30...250
Наибольшие размеры устанавливаемых червячных фрез, мм
- диаметр 160
- длина 160, 220*
Наибольшее перемещение червячной фрезы вдоль оси (шифтинг), мм 75
Диапазон чисел оборотов червячной фрезы, мин-1 50...500
Диапазон вертик. подач, мм/об; мм/мин 0, 63...7, 3
Диапазон радиальных подач, мм/мин 1...16
Диапазон тангенциальных подач, мм/об 0, 26...2, 3
Мощность (двухскоростного) привода главного движения, кВт 3, 2/4, 2; 7, 5*(4, 0/4, 75)
Количество управляемых координат
Габаритные размеры, мм 2300х1300х1950
Масса полуавтомата, кг 5100
