Предлагаем купить станок 6т13 вретикально-фрезерный по самой привлекательной цене. Цена станка 6Т13 у нас ниже на 10% цены производителя.

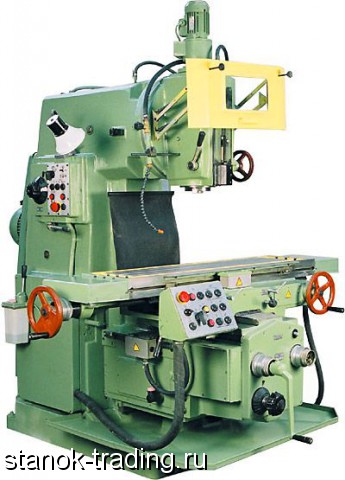

Вертикальный консольно-фрезерный станок 6Т13 производит механическую обработку плоских, наклонных и фасонных поверхностей заготовки или изделия из цветных или черных металлов и сплавов.
Применяется в единичном или серийном типах машиностроительного производства.
Технологические возможности вертикального консольно-фрезерного станка 6Т13:
-Обработка плоских поверхностей с помощью цилиндрических , торцовых фрез, угловых фрез
-обработка шпонок при помощи шпоночных фрез, дисковых, пальцевых и концевых
-обработка фасонных поверхностей при помощи фасонных фрез
-обработка зубчатых колес при помощи специального приспособления
Особенности вертикального консольно-фрезерного станка 6Т13:
-фрезерование наклонных поверхностей заготовки или изделия обеспечивается за счет поворотной шпиндельной головки, которая может устанавливаться на ±45 градусов вокруг горизонтальной оси.
-технологические возможности ограничиваться размером рабочего стола 1600х400 мм.
-станина и стойка совместно с направляющими скольжения (плоские) обеспечивают необходимую жесткость и виброустойчивость для нормального класса точности станка.
-в автоматическом режиме работают продольные, поперечные и вертикальные перемещения стола.
-технологические возможности станка можно расширить при помощи станочных приспособлений, которые ориентируют заготовки в рабочем пространстве станка.
-ось шпинделя расположена вертикально, компоновки которой позволяет использовать фрезы с твердосплавными пластинами и из быстрорежущих сталей.
Технические характеристики 6Т13:
Размеры рабочей поверхности стола, мм: длина 1600
Размеры рабочей поверхности стола, мм: ширина 400
Число Т-образных пазов 3
Максимальная нагрузка на стол (по центру), кг 630
Масса обрабатываемых деталей с приспособлением, кг 630
Конус шпинделя ISO-50 (7:24)
Класс точности станка Н
Количество скоростей шпинделя 18
Диапазон частот вращения шпинделя, оборотов/минуту 31, 5…1600
Угол поворота шпиндельной головки, градусов ±45?
Вылет пиноли, мм 460
Наибольшее перемещение пиноли шпинделя, мм 80
Подача пиноли, мм/об 0.05
Наибольшее и наименьшее перемещение от торца шпинделя до рабочей поверхности стола при ручном перемещении, мм 70…500
Расстояние от оси шпинделя до вертикальных направляющих станины, мм 460
Наибольшее механическое перемещение стола, мм: продольное 1000
Наибольшее механическое перемещение стола, мм: поперечное 400
Наибольшее механическое перемещение стола, мм: вертикальное 430
Наибольшее ручное перемещение стола, мм: продольное 1000
Наибольшее ручное перемещение стола, мм: поперечное 400
Наибольшее ручное перемещение стола, мм: вертикальное 430
Быстрый ход стола, мм/минуту: продольный (X) 4000
Быстрый ход стола, мм/минуту: поперечный (Y) 1330
Быстрый ход стола, мм/минуту: вертикальный (Z) 1330
Перемещение стола на одно деление лимба, мм: продольное 6
Перемещение стола на одно деление лимба, мм: поперечное 6
Перемещение стола на одно деление лимба, мм: вертикальное 2
Мощность электродвигателя, кВт: главного привода 11
Мощность электродвигателя, кВт: привода подач 3
Мощность электродвигателя насоса СОЖ, кВт 0.12
Габаритные размеры станка (ДхШхВ), мм 2570х 2252 х2430
Масса станка, кг 4300
