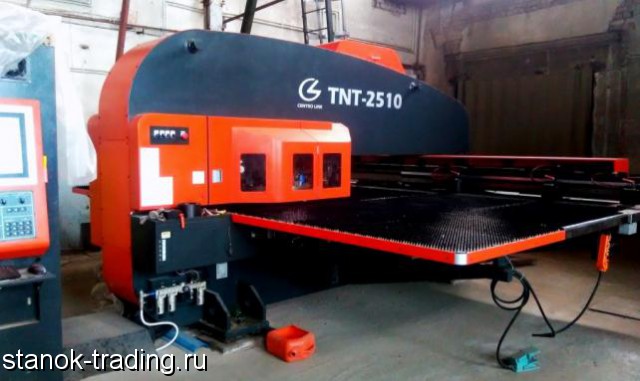

Продам Продам координатно-вырубной электромеханический пресс «Centro Line (Тайвань) в Москве

1. Марка: «TNT-2510-45-4i»;
2. Тип: высокоскоростной электромеханический координатно-вырубной пресс;
3. Усилие вырубки: 20 тонн;
4. Зона обработки: без перехвата - 1 250 х 2 500 мм, с перехватом - 1 250 х 5 000 мм;
Техническое состояние – новый станок. Наработка после запуска – 0 часов.
Состояние: новый

Документация: есть

Доставка: по договоренности

Цена: обсуждаема

Детальное описание

Поз.№
Описание
Коли-чество, шт.
1
Электромеханический координатно-револьверный вырубной пресс с ЧПУ
Фирма «Centro Line», модель «TNT-2510-45-4i» с револьвером на 45 позиций,
включая стандартное оснащение:
1

Макс. размер обрабатываемого листа (без перехвата)
- 1 250 х 2 500 мм (без повторного позиционирования)
- 1 250 х 5 000 мм (с перехватом)


Толщина обрабатываемого листа 0, 5 - 3, 2 (6, 4) мм


Максимальный вес листа – 50 кг (режим F1) - 150 кг (режим F4)


Координатные перемещения:


Перемещение по оси Х – 2 500 +/- 10 мм


Перемещение по оси Y – 1 270 +/- 10 мм


Максимальная скорость перемещения:


по оси Х - 100 м/мин


по оси Y - 80 м/мин


Макс. диагональная скорость перемещения по осям Х и Y - 128 м/мин


Макс. скорость вращения поворотного (индексного) инструмента - 60 об/мин


Привода (двигатели) подач по осям X-Y фирма Yaskawa (Япония)


Точность при пробивке отверстий согласно теста Производителя :


Макс. отклонение положений отверстий по осям X и Y - +/- 0, 1 мм


Макс. отклонение межцентрового расстояния между отверстиями
по осям X и Y - ± 0, 05 мм


Макс. угловое отклонение поворотного (индексного) инструмента, макс. - ± 0, 1 град.

1.1
Электромеханический силовой привод ударного механизма
с технологией энергосбережения EcoServoPunch ®:
1

Усилие вырубки - 200 кН (20 тонн)


Программируемый ход бойка - до 35 мм


Точность позиционирования бойка по высоте ± 0, 01 мм


Привод (двигатель) ударного механизма фирма Yaskawa (Япония)


Макс. число ударов (ходов) при маркировке:


- 900 уд/мин (0, 5 мм шаг, ход бойка 1, 4 мм)


Макс. число ударов (ходов) пробивки при межцентровом расстоянии:


1 мм - 700 уд/мин (ход 5 бойка мм, шаг 1 мм)


25 мм - 350 уд/мин по оси Y и 400 уд/мин по оси X (ход бойка 5 мм, шаг 25, 4 мм)


250 мм - 250 уд/мин (ход бойка 5 мм, шаг 250 мм)

1.2
Револьвер на 45 позиций, в базовой конфигурации включает:


Станции для установки фиксированного (f) инструмента типоразмера Thick Turret (21 х Af, 16 x Bf, 2 x Cf, 1 x Df, 1 x Ef)
41

Станции для установки поворотного (индексного -i) инструмента Thick Turret (2 х Bi + 2хCi)
4

Тип станции
Макс. вписываемый размер
Кол-во
A
1/2"
12.7mm
21
B
1 1/4"
31.7mm
16
C
2"
50.8mm
2
D
3 1/2"
88.9mm
1
E
4 1/2"
114.3mm
1
AI (Bi)
1 1/4"
31.7mm
2
AI (Сi)
2"
50.8mm
2



Примечание 2: Вырубной и формовочный инструмент с держателями
не включены и заказываются ОТДЕЛЬНО.


Максимальное время смены инструмента - 1...3 сек


Скорость вращения револьвера - 30 об/мин


Рабочий просвет револьвера - 25 мм


Максимальный диаметр при пробивке – D Ø 89 мм и Е Ø 114 мм

1.3
Пневматический зажим листа - с датчиком наличия листа.
Усилие зажима - 250 кг каждый.
3
1.4
Щёточный стол для обработки листа макс. размера 1 250 х 2 500 мм - без перехвата
c выдвижными шариковыми опорами (12 шариков на стороне загрузки, 6 на стороне выгрузки, управление пневматическое).
1
1.5
Система контроля положения инструмента в револьвере –
Tools Jammping Detection.
1
1.6
Упор для позиционирования листа при загрузке
1
1.7
Программируемая система смазки инструмента воздушно-масляным туманом – Oil Mist Lubrication.
1
1.8
Система съёма и установки станций в револьвер - Tool Balancer.
1
1.9
Система ЧПУ тип CLNC-M600 (коды управления ISO/EIA)
1

Цветной 17” LCD TFT сенсорный дисплей
1

Клавиатура и мышь - MCE RHS
1

Система управления c функциями Human-machine-interface (HMI) и Main Control Enclosure(MDE), вкл. встроенный Промышленный Компьютер и пакет программ для управления прессом, архивирования данных, расширенной диагностики и поиска неисправностей под управлением ОС Linux:


- Программная память - 4 MB
- Основная память 4GB - карта памяти CF


- Память параметров инструмента на 300 позиций


- 7 стандартных рабочих модулей (пробивка, формовка, нибблинг, ролл-форминг и т.д.) с ГРАФИЧЕСКОЙ задачей и корректировкой рабочих параметров непосредственно с ЧПУ.


- 2хUSB 2.0 интерфейс для ввода данных
1

- Интерфейс Ethernet для подключения к LAN локальная сеть.
1

- Количество программируемых инструментов:


пробивных - 99 шт.


формовочных - 297 шт.


надрезающих - 99 шт.


маркировочных - 99 шт.


отрезных - 99 шт.


роликовых - 20 шт.


- Дополнительные (сервисные) функции:


- Система самодиагностики.


- Встроенный счетчик / таймер.


(a) Настройки скорости для дневной / ночной смены.


(b) Автоматическая защита инструментов от поломки.


(c) Автоматическая индивидуальная регулировка скорости и параметров
для осей X, Y, T, C, A.


(d) Функция защиты зажимов.

1.10
Система контроля положения зажимов листа
1
1.11
Мобильная (выносная) педаль и дополнительный пульт управления для быстрой блокировки зажимов.
1
1.12
Централизованная автоматическая система смазки направляющих бойка.
Объём бака – 2, 5 л.
1
1.13
Понижающий трансформатор 3 х 220 В-3 х 380 В, для работы в сетях 3 х 380 В, 50 Гц
1
1.15
Техническая документация пользователя на русском языке (каталог электрических схем и альбом запасных частей на английском языке).

2
Программное обеспечение


Система программирования Metalix СNC CAD - для подготовки рабочих программ
на отдельном РС (включая СD диск, ключ защиты данных и руководство пользователя на русском языке).
1
3
Параметры подключения: электропотребление, расход и параметры сжатого воздуха


Суммарная электрическая мощность при подключении - 35 кВА


Средняя потребляемая мощность - 4 - 6 кВт


Макс. расход сжатого воздуха - 5 л /сек при норм. условиях


Давление сжатого воздуха, минимум - 6 атм

4
Данные по габаритам и весу пресса


Ширина х глубина х высота - 5 120 х 4 380 х 2 500 мм


Суммарная масса пресса - ориентировочно 18 000 кг

Условия поставки:

Самовывоз

В стоимость поставки включены:

Документация: ,

Комплект оправок ф. CONIC (Япония) для центрирования станций А, В, С и D.

Руководство по эксплуатации на русском языке на компакт-диске (каталог электрических схем и альбом запасных частей на английском языке)

Купить координатно-вырубной электромеханический пресс «Centro Line (Тайвань) в Москве
