Наибольший условный диаметр сверления, мм
в стали 45 ГОСТ 1050-88, НВ 207..229
в чугуне СЧ20 ГОСТ 1412-85
50
60
Наибольший диаметр нарезаемой резьбы в стали 45 ГОСТ 1050-88 М42
Наибольший диаметр нарезаемой резьбы в чугуне СЧ20 ГОСТ 1412-85 М48
Вылет шпинделя (max/min), мм 1600/370
Обозначение конца шпинделя по ГОСТ 24644 Морзе 5 АТ6
Расстояние от нижнего торца шпинделя до рабочей поверхности
плиты (max/min), мм
1600/580
Наибольшее вертикальное перемещение рукава по колонне, мм, не менее 720
Наибольшее перемещение сверлильной головки по рукаву, мм 1280
Ход шпинделя, мм: наибольший
на оборот штурвала 300
122, 46
Число ступеней частот вращения шпинделя 12
Пределы оборотов шпинделя, об/мин 40…1730
Число ступеней рабочих подач 9
Пределы подач шпинделя, мм/об 0, 06…1, 5
Наибольший крутящий момент на шпинделе, Нм 600
Наибольшее усилие подачи, Н 20000
Размеры рабочей поверхности плиты, мм:
длина (до фланца колонны)
ширина
1670
900
Отключение подачи при достижении заданной глубины сверления ручное,
автоматическое
Включение реверса шпинделя при достижении заданной глубины резьбы ручное,
автоматическое
Зажим рукава на колонне автоматический
Зажим колонны в цоколе автоматический
Номинальная мощность электродвигателя привода главного движения, кВт 4
Класс точности станка ГОСТ 8-82 Н
Габаритные размеры станка, мм
длина
ширина
высота
2540
900
2720
Масса станка без съемных приспособлений, кг, не более 3500
Габаритные размеры упаковки, мм
длина
ширина
высота
2840
1240
3000

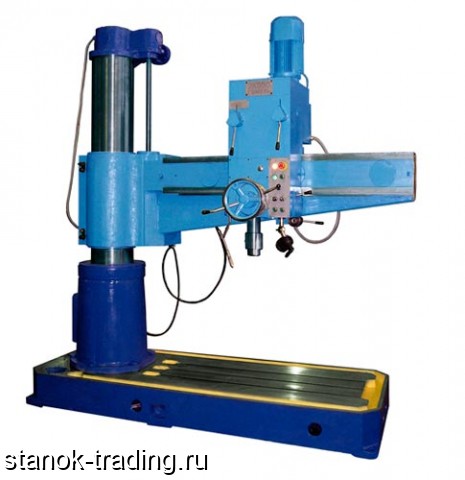

Станок радиально-сверлильны й предназначен для широкого применения в промышленности.
Благодаря техническим возможностям станка, он может применяться для обработки отверстий как в ремонтных цехах, так и в цехах крупносерийного производства.
Станок позволяет выполнять: сверление в сплошном материале, рассверливание, зенкерование, развертывание, нарезание резьбы.
Конструктивные особенности и преимущества станка:
- простое и надежное решение механизмов коробки скоростей и подач;
- направляющие рукава и колоны термообработаны;
- отключение подачи при достижении заданной глубины сверления производится в ручном или автоматическом режиме;
- включение реверса шпинделя при достижении заданной глубины резьбы производится в ручном или автоматическом режиме;
- зажим рукава на колонне и зажим колонны в цоколе производится автоматически.
Применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.
Входит в комплект и стоимость станка
2К52-1.89.10.000 ключ для электрошкафа – 1 шт.
007.2000.001 Ключ для сливных пробок – 1 шт.
Втулки ГОСТ 13598 Клинья ГОСТ 3025
6100-0142 – 1 шт. 7851-0012– 1 шт.
6100-0144 – 1 шт. 7851-0013– 1 шт.
6100-0146 – 1 шт. 7851-0014– 1 шт.
6100-0147 – 1 шт.
Поставляется по требованию заказчика за отдельную плату
6150-4029-03 патрон сверлильный – 1 шт.
045.0730.000 патрон резьбонарезной с комплектом предохранительных головок М5…М12
7200-0220-02 тиски – 1 шт.
055.0000.010 стол коробчатый – 1 шт.
