Продам Станок РТ30101 местонахождение ул. Прижелезнодорожная д.44

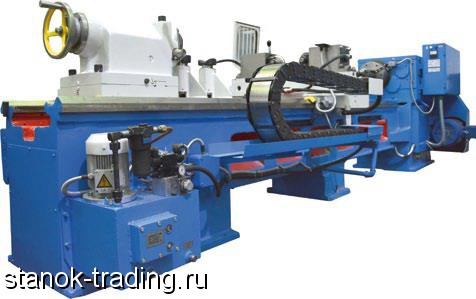

Cтанок РТ30101 предназначен для обработки подступичной части оси вагонной колесной пары РУ1 или РУ1Ш.
Накатка производится двумя роликами — упрочняющими и сглаживающими, что обеспечивает высокое качество обрабатываемой поверхности. Накатное устройство расположено на каретке с приводом роликов от 2-х параллельно соединенных гидроцилиндров одностороннего действия. Компактная гидростанция смонтирована на станине и не требует дополнительного фундамента.
Станок выполнен по классической схеме. Станина – цельная, литая, чугунная. Жесткость конструкции РТ30101 позволяют использовать современный быстрорежущий и твердосплавный инструмент.
Данный станок, после снятия накатного устройства и замены верхней части суппорта на резцовые салазки, можно эксплуатировать как токарно-винторезный станок 1М63Н.
Конструктивные особенности:
обработка двух подступичных частей вагонной оси осуществляется в центрах за один установ;
станок комплектуется поводковым устройством для вращения детали с использованием торцового паза или резьбовых отверстий в зависимости от типа оси;
для загрузки осей на станине установлены две убирающиеся опоры;
жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
коробка подач обладает высокой жесткостью кинематической цепи;
все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу станка.
Основные технические характеристики РТ30101
Параметр Значение
Наибольшая длина заготовки для токарной обработки, мм 3000
Наибольшая длина заготовки для обработки накатыванием, мм 2200
Диаметр устанавливаемой детали над станиной, мм, макс. 700
Диаметр обработки над суппортом, мм, макс. 350
Диаметр обработки над накатным устройством, мм, макс. 200
Наименьший диаметр обработки накатыванием, мм 90
Диаметр отверстия в шпинделе, мм 105
Пределы частот вращения шпинделя, об/мин 10÷1250
Крутящий момент на шпинделе, кН·м, макс. 3, 0
Вес детали, устанавливаемой на станке в центрах, кг, макс. 3500
Класс точности станка Н
Ширина станины, мм 580
Мощность двигателя, кВт 15
Стандартное оборудование:
патрон Ø400 мм, 3-х кулачковый;
люнет неподвижный Ø20-350 мм;
вращающийся центр КМ 6;
центр упорный КМ 6;
4-х позиционный резцедержатель;
накатное устройство;
патрон поводковый;
ключи.
