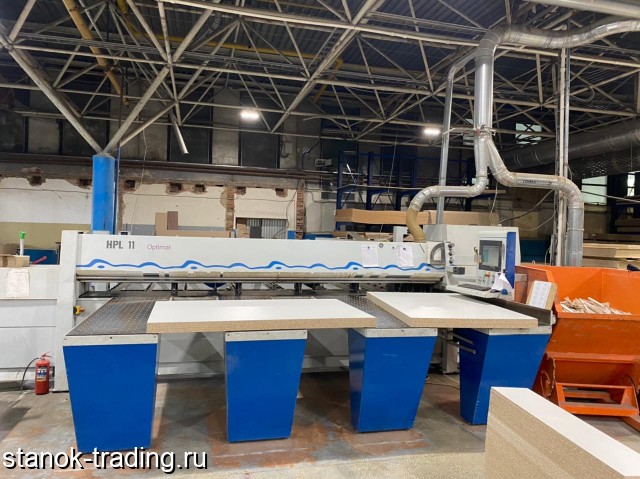

Продам Раскроечный центр с ЧПУ Holzma HPL 11/43/22, 2006г

Раскроечный центр с ЧПУ Holzma HPL 11/43/22, 2006г
Детальное описание

Основные технические характеристики раскроечного центра с ЧПУ с задней автоматической загрузкой HOLZMA, мод. HPL11/43/22:

Максимальный размер плиты - 4300 х 2200 мм.

Скорость пильной каретки, м/мин 1-130
Вылет пилы - 125 мм.

Габариты - 7060 х 9490 мм.

Вес станка - 7000 кг.

Загрузочный стол

Загрузка плит осуществляется с помощью электрогидравлическо го стола с 4-мя стойками. Платформа загрузочного стола оснащена подающими роликами. Подача плит осуществляется по отдельности или по несколько штук сразу – посредством 2-х программно-управляем ых микро-подач.

Рациональный раскрой благодаря автоматической загрузке (меньшие затраты времени и снижение расходов).
Платформа легко устанавливается на нужную высоту 4-мя прочными стойками. Тем самым возможна подача также и тонких заготовок.
Управление высотой осуществляется автоматически общим управлением станка.
Минимальное время подачи, т.к. микроподающие устройства расположены на передней части программного толкателя. Реверс не требуется.
Установки микро-подачи регулируются бесконтактной электромагнитной измерительной системой.
Платформа загрузочного станка оборудована нишей (выемкой) автопогрузчика с вилочным захватом.
Автоматическое выравнивание деревянной плиты по ширине после подачи.
Система не требует ухода и смазки.
Задний стол

Позиционирование материала на выходе осуществляется с помощью заднего стола станка, оснащенного комби-профильными направляющими с роликами. 2 выравнивающих устройства на корпусе станка.

Автоматическое выравнивание по ширине без сдвига.
Автоматический улучшенный транспорт материала.
Программный толкатель

После подачи микро-толкателями, зажимные цанги программного толкателя зажимают материал. С открытыми цангами программный толкатель подводит плиты к выравнивающему устройству. После поперечного выравнивания цанги зажимаются, и программный толкатель устанавливается для первого распила.

Установленный в середине трехфазный сервопривод, а также направление точными цангами и малой шестерней гарантируют параллельный ход программного толкателя.
Система безопасности HOLZMA обеспечивает необходимую защиту без мешающих ограждений.
Измерительная система

Измерения прохождения (пути) программного толкателя осуществляются бесконтактной электромагнитной измерительной системой. Тем самым достигается точность в позиционировании программного толкателя до +/- 0, 1 мм.

Разработанная на HOLZMA измерительная система не изнашивается, тем самым гарантируется точность измерений даже при долговременном использовании.
Защищена от воздействия пыли.
Передний стол

На переднем столе станка – широкая подложка из износостойкого материала, с пазами для зажимных цанг.

Ослабление стола станка исключено, стабильность (неподвижность) сохраняется.
Несложный процесс смены подложки.
Прижимная балка

Устойчивая к крутящим и изгибающим моментам прижимная балка (алюминиевая) двухсторонняя.

Равномерное давление по всей поверхности плиты.
Давление осуществляется непосредственно по обеим сторонам режущей линии для достижения оптимального качества распила.
Изменяемое управление прижимной балки регулирует, в зависимости от толщины материала, высоту позиционирования прижимной балки, тем самым сокращается время рабочего цикла.
Необходимое давление устанавливается, в зависимости от вида материала, при помощи манометра.
Профиль прижимной балки не мешает эффективному отсосу стружки.
Встроенный защитный щит обеспечивает необходимую защиту обслуживающему персоналу.
Пильная каретка и угловое прижимное устройство

Пильная каретка базируемая на прочной стальной конструкции, оснащена главной и подрезной пилами. Угловое прижимное устройство интегрировано в пильную каретку в форме поднимаемого кверху раскоса. Прижимное устройство управляется по программе и прижимает материал во время резания к массивной стальной угловой линейке.

Позиционирование углового прижимного устройства производится пильной кареткой, что значительно уменьшает время цикла.
Сила прижима углового прижимного устройства задается на табло обслуживания, бесступенчато.
Запатентованная вертикальная «монобалочная» система перемещения пильной каретки с вертикальным расположением направляющих в непосредственной близости от линии раскроя предотвращает появление вибраций и их влияние на качество раскроя.
На точные направляющие пильной каретки дается 10 лет гарантии.
Привод через зубчатую передачу:
- высокая скорость подачи.
- работа без смазки, т.е. не требует ухода.
- отсутствие вибраций.
- точное позиционирование.
Главная и подрезные пилы направляются с 2-х сторон, тем самым предотвращается отклонение полотна пилы.
Рациональность процесса производства достигается следующими техническими особенностями:
- автоматическая бесступенчатая установка высоты разреза.
- автоматическое ограничение длины разреза на заготовке с помощью датчика.
- моторизованное перемещение подрезной пилы с помощью табло оператора.
- система быстрого зажима пильных полотен «power-loc» обеспечивает простую и быструю замену пильных полотен.
- скорость подачи регулируется бесступенчато с пульта управления.
- для сбора и отвода стружки в пильной каретке предусмотрен специальный канал.
Управление CADMATIC

Система управления CAD-matic базируется на промышленном компьютере, разработанном специально для требований производства.

Нечувствительна к пыли.
Защищенная от влажности клавиатура.
Нечувствительна к вибрациям.
Устойчива к колебаниям температур.
Программное и аппаратное обеспечение:
- Модем 56 kBт;
- Операционная система: Windows NT;
- Монитор: цветной 17”.
Простое и быстрое распознавание данных карты раскроя для оператора. Изображение карт раскроя на динамичном графике. Даже для неквалифицированных пользователей PC - работа с CAD-matic фирмы HOLZMA не представляет проблемы.
Практически неограниченное количество карт раскроя в памяти.
Сокращение дорогостоящих простоев ввиду высокой скорости работы компьютера.
Управление CAD-matic – сетевое программное обеспечение, что позволяет передавать оптимизированные карты раскроя непосредственно к станку по заводской сети или через Internet (опция). Это ведет к явной рационализации рабочего процесса.
С помощью стандартно интегрированного модема, можно в любое время заключить контракт на телесервис (опция № 8701).

Все элементы обслуживания эргономичны.
Защищенный от пыли СD-ROOM и дисковод встроены в корпус станка.
Электронное устройство ввода данных и запоминающее устройство рабочего цикла отделены друг от друга. Тем самым можно вводить и считывать данные планируемых распилов во время рабочего процесса.
Исключен ненужный простой пилы. Анализ ошибок выводится на монитор.
Маркировка СЕ

Технические характеристики:

Выступание пильного диска

125 мм

Угловое прижимное устройство двухстороннее

Подача пильной каретки:

Мин. ширина прижима

50 мм

Рабочий ход (вперед)

5 - 130 м/мин.

Макс. ширина прижима

4 300 мм

Холостой ход (назад), скорость постоянная

130 м/мин.

Максимальное раскрытие зажимных цанг

130 мм

Скорость перемещения программного толкателя:

Рабочая высота

1 020 мм

Вперед

80 м/мин.

Микроподачи на позиции 1655/2850 мм

2 шт.

Назад

80 м/мин.

Диск главной пилы

450x4, 8x60 мм

Двигатель главной пилы

13, 5 кВт

Диск подрезной пилы

180x4, 8-5, 8x45 мм

Двигатель подрезной пилы

2, 2 кВт

В странах ЕС макс. допустимая скорость движения вперед 25 м/мин.


Рабочая высота

1 020 мм

Длина реза

4 300 мм

Зажимные цанги, из них первые 3 цанги двупальцевые, все остальные однопальцевые

7 шт.

Расстояние (измеряется от угловой линейки до середины зажимной цанги). Возможны 2 дополнительные двупальцевые цанги. Позиции 175/375 мм и одна однопальцевая цанга. Позиция 650 мм.

75/275/475/1050/1850 /2650/3450 мм

Макс. грузоподъемность стола

7 тонн

Минимальная скорость отсоса на эксгаустерных патрубках

26 м/сек

Диаметр отсасывающих патрубков для стружки 1 шт.

200 мм

Размеры пазов автопогрузчика с вилочным захватом (размер от одного внешнего края до другого)

1 250 мм

Расстояние между грузовыми роликами (от центров роликов)

396 мм

Стол с воздушной подушкой 4 шт.

2 160 х 650 мм

Сопла

4 шт.

Расстояния между соплами столов

70 х 70

Давление

6 бар

Рабочее напряжение

400 W/ 50 Гц

Установка на уровне пола (в углублении макс. 880 мм)

макс. 680 мм

Аспирационное присоединение прижимной балки 1 шт.
