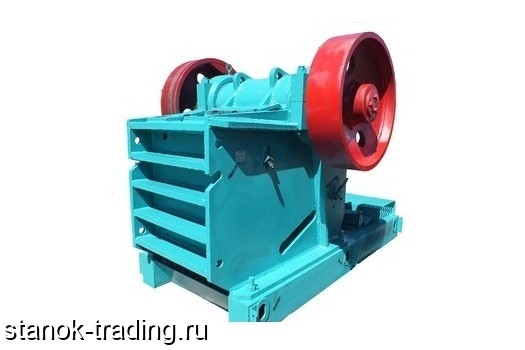

Щековая дробилка СМД 111Б - самый надежный и универсальный механизм для измельчения материалов. Предназначены для измельчения горных пород с пределом прочности при сжатии до 300 Мпа. Дробилки могут перерабатывать: граниты, базальты, габбро, диабазы, мрамор, доломит и другие твердые породы и материалы, схожие по характеристикам - шлаки, бетон, минералы. Более хрупкие субстанции - каменный уголь, кирпич, керамические отходы, лом стекла - тем более легко поддаются измельчению щековыми дробилками.
Щековая дробилка СМД 111Б широко применяютсяе в добывающей отрасли, при производстве строительных и сопутствующих материалов, в металлургических производствах, в химической промышленности, в области транспорта.
Принцип работы щековой дробилки СМД 111Б
Устройство щековой дробилки базируется на сдавливании кусков измельчаемого материала между щеками, в результате чего возникают процессы сжатия и сдвига, достигающие высокой степени напряженности и разламывающие исходный материал. Первая щека дробилки фиксируется, другая - двигается с помощью шатуна. Верхний край подвижной щеки перемещается по траектории качания. Вал шатуна вращается с помощью электропривода посредством ременной передачи клиновидного сечения. К этому же стержню прикрепляется другой шкив, выполняющий функции противовеса и маховика главного шкива. Нижняя граница движущейся щеки может регулироваться по горизонтали, при этом минимальная ширина щели задает максимальный размер получаемых кусков дробимого материала. Щеки дробилки сходятся под углом, в результате чего камера дробления приобретает клиновидную форму. Собственный вес измельчаемого материала продвигает его от загрузочной щели к нижнему отверстию. Стенки камеры дробления не принимают участия в измельчении материала, отвечая лишь за нахождение его в дробилке.
Обозначение по ГОСТ ЩДП 9х12
Максимальная крупность кусков питания, мм 750
Ширина разгрузочной щели, мм 95-165
Производительность, м3/час 180
Номинальная мощность привода, кВт 90
