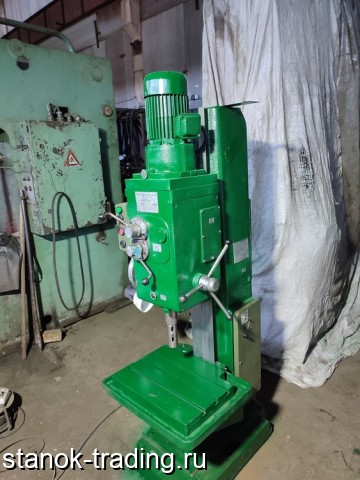

Универсальный вертикально-сверлиль ный станок модели 2Н118 с условным диаметром сверления 18 мм предназначен для выполнения следующих операций: сверления, рассверливания, нарезания резьбы и подрезки торцов ножами.
Станок предназначен для работы в основных производственных цехах, а также в условиях единичного и мелкосерийного производства в инструментальных, экспериментальных, ремонтно-механически х и инструментальных цехах с индивидуальным выпуском продукции.
Отнесенный к условному диаметру сверления 18 мм станок допускает обработку деталей с усилием подачи до 560 кг и крутящим моментом до 880 кГ-см.
Пределы чисел оборотов и подач шпинделя позволяют обрабатывать различные виды отверстий на рациональных режимах резания.
Наибольший диаметр сверления, в стали 45 мм 18
Наименьшее и наибольшее расстояние от торца шпинделя до стола 0.650
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм 200
Рабочий стол
Размеры рабочей поверхности стола (длина х ширина), мм 360 х 320
Число Т-образных пазов Размеры Т-образных пазов 3
Наибольшее вертикальное перемещение стола (ось Z), мм 350
Перемещение стола на один оборот рукоятки, мм 2, 4
Шпиндель
Наибольшее перемещение шпиндельной головки, мм 300
Перемещение шпиндельной головки на один оборт маховичка, мм 4, 4
Ход гильзы шпинделя, мм 150
Перемещение шпинделя на одно деление лимба, мм 1
Перемещение шпинделя на один оборот маховичка-рукоятки, мм 110
Частота вращения шпинделя, об/мин 180 - 2800
Количество скоростей шпинделя 9
Наибольший допустимый крутящий момент, кг*см 880
Конус шпинделя Морзе 2
Механика станка
Число ступеней рабочих подач стола 6
Пределы вертикальных рабочих подач на один оборот шпинделя, мм 0, 1 - 0, 56
Наибольшая допустимая сила подачи, кгс 560
Торможение шпинделя есть
Электродвигатель привода главного движения Число оборотов в минуту, об/мин 1420
Электродвигатель привода главного движения Мощность, кВт 1, 5
Габариты станка (длина ширина высота), мм 870 х 590 х 2080
Масса станка, кг 650
