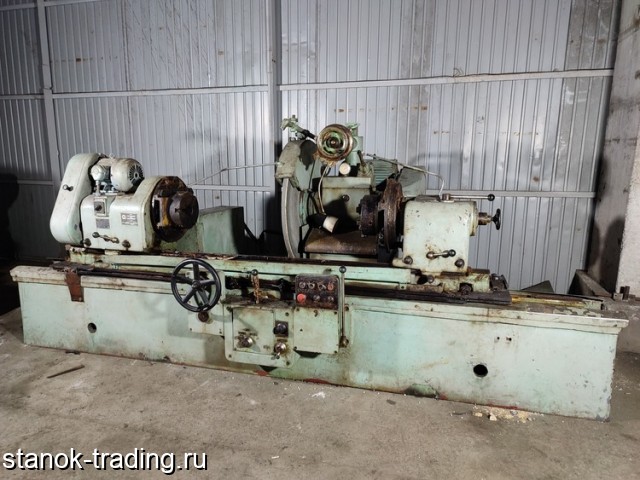

3А423 станок круглошлифовальный для перешлифовки шеек коленвалов продам.
Круглошлифовальный станок 3А423 предназначен для перешлифовки коренных и шатунных шеек коленвалов длиной до 1600 мм и весом до 130 кг, а также конических хвостовиков с уклоном до 3° коленчатых валов методом врезного шлифования при ручной подаче шлифовального круга.
Станки 3А423 могут применяться на предприятиях, занятых восстановлением коленчатых валов, осуществляющих ремонт двигателей внутреннего сгорания легковых и грузовых автомобилей, тракторов, минитракторов, мотоблоков и другой техники.
Наличие верхнего поворотного стола на станке 3А423 дает возможность шлифовать конические хвостовики коленчатых валов с малой конусностью, а также другие конические детали.
Балансировка коленчатого вала на станке 3А423 при шлифовании шатунных шеек осуществляется подвижными грузами на патронах.
Разработчик — Лубенский станкостроительный завод «Коммунар».
Класс точности по ГОСТ 8-71 П
Наибольший диаметр устанавливаемого изделия, мм 580
Наибольшая длина устанавливаемого изделия в центрах, мм 1600
Наибольшая длина устанавливаемого изделия в патронах, мм 1500
Диаметр шлифования без люнета, мм 30..150
Наибольший диаметр шлифования в люнете, мм 30..100
Наибольшая длина шлифования, мм 1600
Расстояние от оси шпинделя передней бабки до зеркала стола - высота центров, мм 300
Наибольший радиус кривошипа, мм 110
Наибольшая масса обрабатываемого изделия, кг 130
Наибольшее продольное перемещение стола от руки/ от гидравлики, мм 1600
Скорость перемещения стола от гидросистемы, м/мин 0, 2..7, 0
Ручное замедленное/ ускоренное перемещения стола за один оборот маховика, мм 5, 3/ 14, 2
Наибольший угол поворота верхнего стола по часовой стрелке, град 2
Наибольший угол поворота верхнего стола против часовой стрелки, град 3
Наибольшая конусность верхнего стола по часовой стрелке, мм 0, 075
Наибольшая конусность верхнего стола против часовой стрелки, мм 0, 1
Цена деления шкалы поворота верхнего стола, мин 15
Цена деления шкалы поворота верхнего стола (конусность), мм 0, 005
Шлифовальная бабка
Диаметр шлифовального круга - наименьший/ наибольший, мм 600/ 900
Диаметр шлифовального круга - посадочный, мм 305
Наибольшая высота устанавливаемого круга, мм 40
Количество скоростей шпинделя шлифовальной бабки 2
Частота вращения шпинделя шлифовальной бабки, об/мин 730..830
Конец шлифовального шпинделя, мм 1:5
Механизм поперечных подач шлифовальной бабки
Наибольшее перемещение шлифовальной бабки по винту, мм 210
Величина быстрого гидравлического подвода шлифовальной бабки, мм 50
Время быстрого гидравлического подвода шлифовальной бабки, с
Толчковая подача - периодическая подача с реверсированием стола (на один зуб храпового колеса), мм 0, 0025
Цена деления лимба поперечной подачи, мм 0, 005
Цена деления лимба тонкой поперечной подачи, мм 0, 0025
Величина поперечного перемещения шлифовальной бабки за один оборот маховика (лимба), мм 0, 5
Скорость быстрого установочного перемещения шлифовальной бабки, мм/мин
Передняя бабка
Частота вращения изделия (при частоте тока 50 Гц), об/мин 31, 62, 108, 216
Количество скоростей вращения изделия 4
Конус шпинделя передней бабки Морзе 5
Задняя бабка
Величина отвода пиноли задней бабки от руки рычагом/ винтом, мм 35
Конус шпинделя пиноли задней бабки Морзе 4
Привод и электрооборудование станка
Количество электродвигателей на станке 4
Электродвигатель шпинделя шлифовальной бабки, кВт 7, 5
Электродвигатель насоса системы охлаждения, кВт 0, 125
Электродвигатель основного насоса гидросистемы, кВт 1, 7
Электродвигатель привода изделия, кВт 0, 7/ 1, 2
Габаритные мм 4600 х 2100 х 1580
Масса , кг 5750
