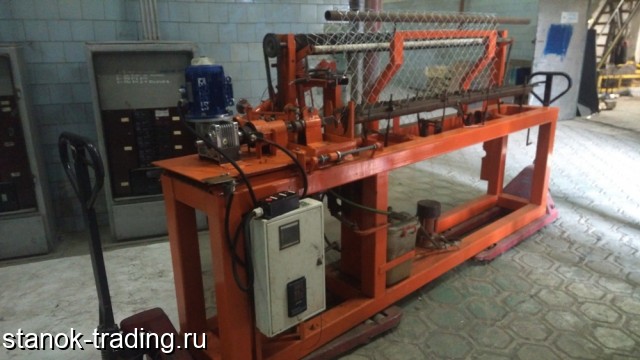

Продам Станок автомат АСП-6 для производства сетки-рабицы местонахождение Елизаветинское шоссе, 29 офис 230
1. НАЗНАЧЕНИЕ.
Станок-автомат, далее по тексту станок, предназначен для изготовления сетки-рабицы квадратной и ромбической формы из термически необработанной проволоки ГОСТ 3282-74, из сталей СТ.0, СТ.1, Ст.2, СТ.3, без покрытия и оцинкованной. Возможно плетение сетки-рабицы из других видов проволоки (нержавеющей, хромированной, термически необработанной и т.д.) , но это потребует подбора скоростных характеристик, видов смазки, угла загиба пластины.
Станок рассчитан на работу в закрытых помещениях исполнения У, категория 31 по ГОСТ 15150.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ ЗНАЧЕНИЕ ПАРАМЕТРА
Диаметр проволоки мм. 1, 2-3
Размер ячейки мм. 40, 50, 60, 70
Регулировка скорости вращения
привода навивки спирали % от номинала двигателя 20 - 120
Общий уровень шума, ДБА 32
Ток питающей цепи:
род переменный
частота, ГЦ 50
напряжение. В 380
Приводные электородвигатели:
основной 1 шт.
тип асинхронный
мощность, КВТ 1
частота врвщения, мин.-1 3000
вспомогательные 2 шт.
тип асинхронный
мощность, КВТ 1, 5
частота врвщения, мин.-1 1500
Габаритные размеры в мм.
длина 3278
ширина 1313
высота 1614
Масса, тн 0, 570
3. КОМПЛЕКТ ПОСТАВКИ
НАИМЕНОВАНИЕ КОЛИЧЕСТВО
1.Руководство по эксплуатации 1
2.Станок-автомат АСП-4 1
3.Приемная труба для ячейки 25-64 мм. 1
4.Винтовая втулка (разных размеров) 4
5.Устройство разматывающее 1
4. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
ВСЕ ТОКОПРОВОДЯЩИЕ ЧАСТИ СТАНКА НЕОБХОДИМО ЗАЗЕМЛИТЬ!!!
Внимание! Категорически запрещается осуществлять ручное движение валов, откусывание проволоки кусачками, другие ручные операции с включенным станком! Всегда ОБЯЗАТЕЛЬНО ВЫКЛЮЧАЙТЕ СТАНОК! Это первое, что вы должны четко усвоить.
5.1 К обслуживанию станка могут быть допущены работники, прошедшие обучение согласно настоящему руководству, по эксплуатации и получившие инструктаж по технике безопасности на рабочем месте.
5.2 Запрещается
• Производство регулировки, наладки, смена комплектующих частей без отключенного питания станка.
• Оставлять без надзора работающий станок.
• Работать без защитных очков.
• Подправлять проволоку подающую в станок при его работе.
• Находится в зоне размотки проволоки посторонним лицам.
• Производить уборку без отключения станка.
• Загромождать проходы вокруг станка.
В остальных случаях необходимо соблюдать Правила техники безопасности при эксплуатации металлообрабатывающе го оборудования.
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Станок состоит из следующих частей и механизмов:
• Сварная рама из профильной трубы
• Подвижный стол, на который крепится: электродвигатель, основной вал, тормоз, винтовая втулка.
• Распределительный вал с механизмами толкания стола, срабатывания ножниц, пошагового перемещения сетки, загиба концов сетки.
• Привод распределительного вала, состоящего из двигателя и редуктора.
• Ножницы со сменными ножами.
• Механизм пошагового перемещения сетки.
• Механизм загибки концов сетки.
• Механизм смотки рулона, состоящий из электродвигателя, редуктора, муфты подмотки, приемной штанги.
• Механизм подачи для смотки узкого рулона, состоящего из двух валиков.
• Устройство подачи проволоки с механизмом натяжения.
• Система охлаждения – смазки, состоит из помпы, шлангов, вентилей, бака эмульсии.
• Система управления, состоит из бесконтактных датчиков, электрошкафа.
6. ПОДГОТОВКА СТАНКА К РАБОТЕ.
Для введения станка в эксплуатацию, необходимо выполнить следующее:
Установить станок на ровную бетонную площадку, при необходимости использовать подкладки (выравнивают в шести точках). Крепить станок к основанию с помощью анкеров не обязательно.
Заземлить станок в соответствии с Правилами эксплуатации электрооборудования.
Соединить станок с сетью переменного трехфазного тока, с напряжением 380В.
Ослабить болты крепления толкателя стола.
Включить станок тумблером включения и нажать кнопку «стрелка вниз». Распределительный вал должен повернуться на 180 градусов по стрелке. Если вал провернулся не по стрелке - поменять на питающем кабеле любые 2 фазы.
Провести ревизию оборудования. Подтянуть болты крепления проводов и арматуры и крепление узлов и деталей станка после его транспортировки.
Установить проволоку низкоуглеродистую, термически необработанную, ГОСТ 3282-74
7. РУКОВОДСТВО ПО УПРАВЛЕНИЮ СТАНКОМ.
ОСНОВНЫЕ УЗЛЫ СТАНКА
Станок состоит из следующих частей и механизмов:
1. Сварная рама из профильной трубы
2. Подвижный стол, на который крепится: электродвигатель, основной вал, тормоз, винтовая втулка.
3. Распределительный вал с механизмами толкания стола, срабатывания ножниц, пошагового перемещения сетки, загиба концов сетки.
4. Привод распределительного вала, состоящего из двигателя и редуктора.
5. Ножницы со сменными ножами.
6. Механизм пошагового перемещения сетки.
7. Механизм загибки концов сетки.
8. Механизм смотки рулона, состоящий из электродвигателя, редуктора, муфты
