1. ОБЩИЕ СВЕДЕНИЯ

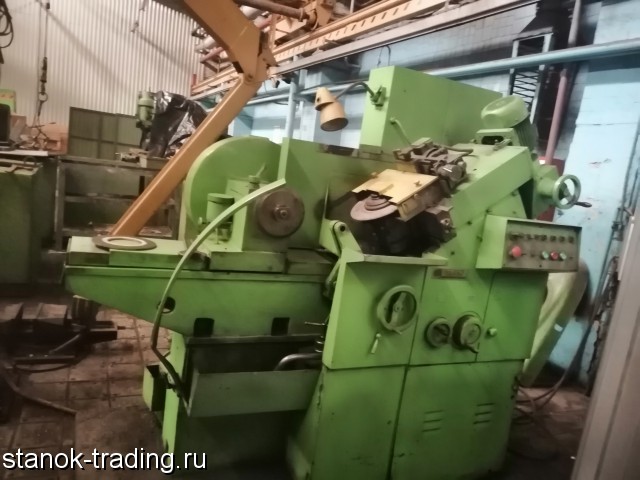

Полуавтомат ЗД692 предназначен для за¬точки круглых сегментных пил для металла диаметром от 275 до 1430 мм по профилю зуба и переходным режущим кромкам периферией абра¬зивного круга, заправленного по радиусу.
На полуавтомате возможна заточка и других профилей зубьев с помощью специальных кулаков, поставляемых по особому заказу за отдельную плату.
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
2.1. Техническая характеристика
Класс точности по ГОСТ 8-82 ... П
Предел диаметров затачиваемых пил, мм ... 275 - 1430
Предел чисел зубьев затачиваемых пил ... 56 - 288
Величины углов зубьев пил (передний/задний), град ... 5/3, 10/5, 15/8, 20/8, 20/12, 25/15
Шлифовальный круг:
тип .... ПП
диаметр, мм … 300
высота, мм ... 6 - 13
диаметр отверстия, мм … 127
Частота вращения шпинделя шлифовального круга, мин'1 ... 1600; 1920
Размеры конца шпинделя шлифовального круга по ГОСТ 2323-83:
диаметр, мм ... 32
длина, мм ... 40
конусность ... 1:5
Предел чисел двойных ходов шлифовальной головки в минуту ... 20 - 130
Величина возвратно-поступательного перемещения шлифовальной головки, мм … 4 - 20
Установочное перемещение шлифовальной головки, мм ... 70
Величина автоматической подачи при каждом импульсе ... 0, 03
Интервал между подачами, число заточных зубьев ... 1 - 75
Предел чисел оборотов пилы при выхаживании ... 1 - 10
Наибольшее автоматическое перемещение шлифовального круга на врезание за цикл, мм .... 5
Предел разности крайних верхних положений двух смежных ходов шлифовальной головки, мм ... 0, 2 - 0, 5
Диаметр посадочного конца шпинделя бабки изделия, мм ... 326
Установочное перемещение бабки изделия, мм ... 630
Габаритные размеры, мм
длина … 1930
ширина … 890
высота … 1890
Масса полуавтомата с приставным оборудованием, кг ... 1800
