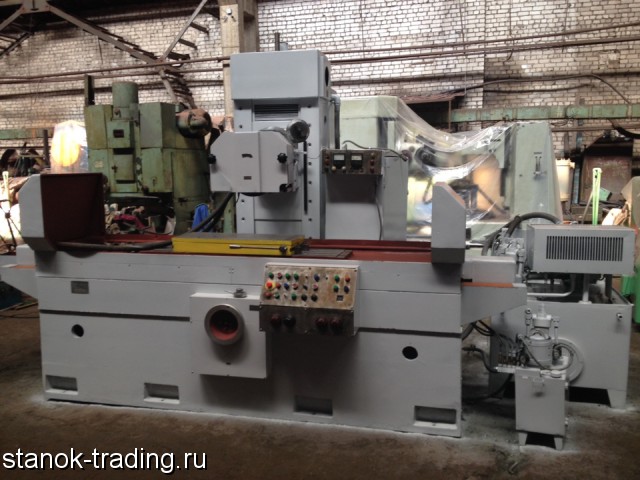

Станок плоскошлифовальный 3Л722А
Станки модели 3Л722А предназначены для точности обработки плоских и фасонных поверхностей. Станок может комплектоваться синусными плитами, позволяющими производить обработку деталей под разным углом.
Класс точности А
Наибольшие размеры обрабатываемых изделий при номинальном диаметре круга, мм:
без плиты электромагнитной:
длина 1250
ширина 320
высота 400
на плите электромагнитной:
длина 1250
ширина 320
высота 280
Наименьшие размеры обрабатываемых изделий, закрепленных на плите электромагнитной, мм:
длина 50
ширина 40
высота 3
Наибольшая масса обрабатываемых изделий, кг:
на плите электромагнитной 400
без плиты электромагнитной 600
Расстояние от оси шпинделя до рабочей поверхности стола, мм:
наименьшее 210
наибольшее 625
Пределы скоростей перемещения стола
(регулирование бесступенчатое), м/мин 2 ...35
Круг шлифовальный по ГОСТ 2424-75 ПП450х80х203
Частота вращения шлифовального шпинделя, мин -1 .. 1460
Скорость шлифования при наибольшем диаметре шлифовального круга, м/с 34, 4
Поперечное перемещение стойки, мм 430
Скорость поперечного перемещения стойки, м/мин:
при ускоренном перемещении, не менее 1, 2
в режиме правки 0, 150
Предел прерывистой поперечной подачи стойки на ход стола (регулирование бесступенчатое), мм/ход 1..60
Вертикальное перемещение шлифовальной бабки, мм:
наибольшее 415
на одно деление лимба 0, 002
на один оборот лимба 0, 2
при толчковой подаче 0, 002...0, 120
Ускоренное вертикальное перемещение шлифовальной бабки, мм/мин 200
Величина аварийного отскока шлифовальной бабки, мм, не менее 1, 0
Габаритные размеры станка, мм:
длина 4810
ширина 2660
высота 2660
Масса станка (без гидроагрегата, агрегата охлаждения, электрошкафа), кг6100
Масса станка, кг 7150Относительный показатель использования материала , кг/кВт ... 554
Относительный показатель использования электроэнергии, кВт/ом ... 1, 4
Корректированный уровень звуковой мощности, дБл ... 99
