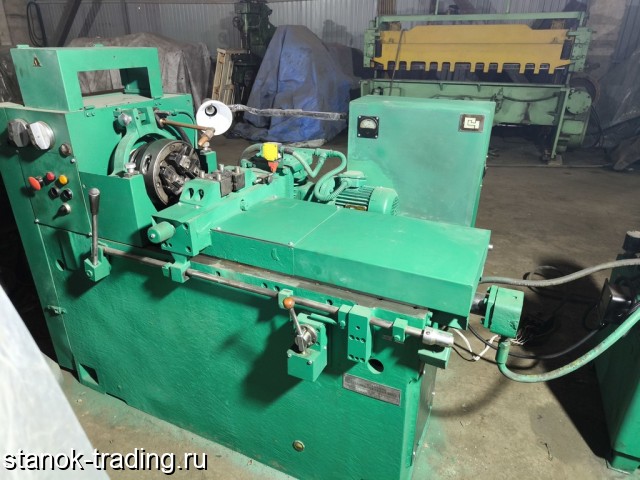

993 станок резьбонарезной полуавтомат в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе.
Резьбонарезной полуавтомат 5993, является точным, долговечным, надежным, производительным, удобным в обслуживании, безопасным работе.
Резьбонарезной станок полуавтомат 5993 предназначен для нарезания наружной цилиндрической резьбы вращающимися резьбонарезными головками на обработанных (головками типов КА ГОСТ 21760—76 и головками типа Т) и необработанных (головками типа Т) заготовках стержней, труб, болтов и т. п.
Станок состоит из следующих узлов:
• Передняя бабка с упрощенной 6-ступенчатой коробкой скоростей;
• Шпидель в передней части которого вместо зажимного патрона крепится самораскрывающаяся винторезная головка с резьбонарезными гребенками;
• Каретка на месте суппорта, на которой в центрирующих тисках крепится заготовка. Для крепления каретки к направляющим станины используются подшипники качения;
Принцип работы резьбонарезного полуавтомата 5993
• Заготовка помещается в тиски каретки и зажимается с помощью электромеханического устройства.
Для одинаковой осевой установки используется передний упор;
• Запускается вращение шпинделя и резьбонарезной головки;
• Запускается гидроцилиндр каретки, который толкает ее к передней бабке;
• Заготовка входит во вращающуюся резьбонарезную головку, начинается нарезание резьбы;
• Каретка, пройдя нужную длину, упором подает команду на раскрытие винторезной головки и обратное движение каретки.
Класс точности полуавтомата Н. Точность нарезаемой резьбы 8g по ГОСТ 16093—70. Шероховатость обработанной поверхности не ниже Rz=20 мкм по ГОСТ 2789—73.
Класс точности по ГОСТ 8-82 Н
Производительность при нарезке коротких резьб, шт/ч
Диаметр нарезания резьбы метрической, мм 12..42
Шаги нарезаемой метрической резьбы, мм 1,75..4,5
Шаги нарезаемой трубной (дюймовой) резьбы, ниток на дюйм 19..11
Наибольшая длина нарезаемой резьбы, мм 280
Наибольший и наименьший установочный диаметр изделия, мм 12..56
Диаметр сквозного отверстия в шпинделе, мм 48
Количество скоростей шпинделя 6
Пределы частоты вращения шпинделя, об/мин 0,75..4,16
Привод зажима детали Электромех
Привод перемещения каретки Гидравл
Длина перемещения каретки, мм 400
Скорось рабочего перемещения каретки от гидравлического цилиндра, мм/мин 300..450
Скорось быстрого перемещения каретки, м/мин 6,0
Электрооборудование и привод станка
Количество электродвигателей на станке 4
Электродвигатель привода шпинделя, кВт (об/мин) 3,0
Электродвигатель гидропривода, кВт (об/мин) 2,2 (1400)
Электродвигатель насоса охлаждения, кВт (об/мин) 0,12 (2800)
Электродвигатель зажимного устройства, кВт 0,8
Габариты и масса станка
Габарит станка, мм 1980 х 1095 х 1125
Масса станка, кг 1550
