Габариты станка (длина х ширина х высота), мм 2570 х 2252 х 2040
Масса станка, кг 4370
Электродвигатель привода главного движения М1, кВт 11

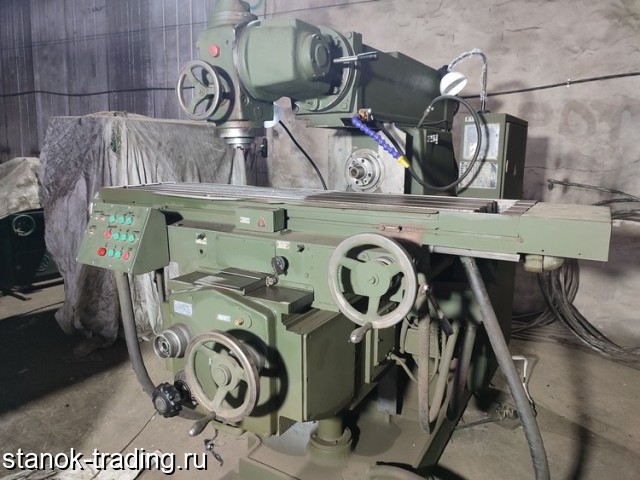

Широкоуниверсальный консольно-фрезерный станок 6Т83Ш предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов цилиндрическими, дисковыми, фасонными, угловыми, торцовыми, концевыми и другими фрезами..
Предусмотрена как раздельная, так и одновременная работа двумя шпинделями
Особенности конструкции станка 6Т83Ш:
• сверление и растачивание под любым углом
• обработка детали с 5 сторон с одной установки (с накладной головкой)
• возможность работы в автоматических циклах по 3 координатам, включая обработку (цикл) по рамке;
• замедление рабочей подачи в автоматическом цикле;
• возможность одновременной работы двумя шпинделями
Класс точности по ГОСТ 8-82 П
Размеры рабочей поверхности стола (длина х ширина), мм 1600 х 400
Наименьшее и наибольшее расстояние от оси горизонтального шпинделя до стола, мм 30..450
Расстояние от оси горизонтального шпинделя до хобота, мм 190
Расстояние от торца шпинделя поворотной головки до стола, мм 160..580
Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм 260..900
Наибольшее перемещение стола продольное/ поперечное/ вертикальное, мм 1120/ 400/ 420
Максимальная нагрузка на стол (по центру), кг 630
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм 0,05
Перемещение стола на один оборот лимба продольное и поперечное, мм 6
Перемещение стола на один оборот лимба вертикальное, мм 2
Быстрый ход стола продольный/ поперечный/ вертикальный, м/мин 4/ 4/ 1,3
Число ступеней рабочих подач стола 22
Пределы рабочих подач стола. Продольных и поперечных, мм/мин 12,5...1600
Пределы рабочих подач стола. Вертикальных, мм/мин 4,1...530
Усилие резания продольной, поперечной, вертикальной подач, Н 20,0/ 12,0/ 8,0
Частота вращения шпинделя поворотной и накладной головок, об/мин 50..1600
Количество скоростей шпинделя 11
Частота вращения горизонтального шпинделя, об/мин 31,5..1600
Количество скоростей горизонтального шпинделя 18
Перемещение пиноли (гильзы) шпинделя, мм 80
Перемещение пиноли шпинделя на одно деление лимба, мм 0,1
Перемещение пиноли шпинделя на один оборот лимба, мм 6
Поворот головки шпинделя к станине/ от станины, град 90
Поворот головки шпинделя в продольной плоскости, град 360
Поворот накладной головки шпинделя в продольной плоскости, град 360
Наибольший крутящий момент на горизонтальном шпинделе, кН.м 1,46
Конец горизонтального шпинделя по ГОСТ 24644-81 (конус по ГОСТ 15945-82) 50 ряд4, исп.6
Эскиз конца шпинделя поворотной и накладной головки по ГОСТ 24644-81 40 ряд 3, исп.5
Выключающие упоры подачи (продольной, поперечной, вертикальной) есть
Блокировка ручной и механической подачи (продольной, поперечной, вертикальной) есть
Блокировка раздельного включения подачи есть
Автоматическая прерывистая подача Продольная есть
Автоматическая прерывистая подача Поперечная и вертикальная нет
Торможение шпинделя есть
Предохранение от перегрузки (муфта) есть
