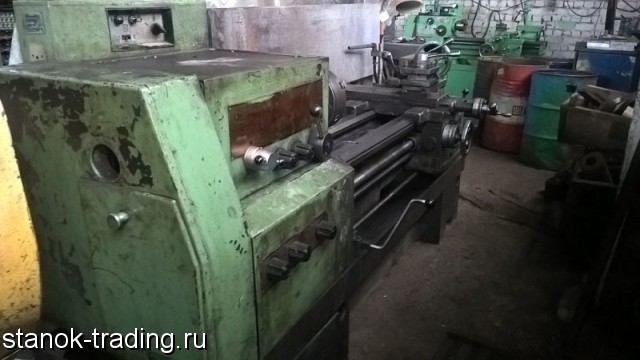

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКОВ ТОКАРНО-ВИНТОРЕЗНЫХ моделей 1В62Г, 16В20
Модель 1В62Г 16В20
Основные параметры ГОСТ 440-81
Наибольший диаметр обрабатываемой заготовки, мм:
• над станиной 445
• над суппортом 220
• над выемкой в станине 620 ---
Наибольшая длина обрабатываемой заготовки, мм:
• над суппортом 1000
• над выемкой станины 290 ---
• над выемкой станины при закреплении на планшайбе 240 ---
Наибольшая длина обтачивания, мм 900
Конец шпинделя фланцевого по ГОСТ 12593-72 6К
Центр по ГОСТ 13214-79
• в шпинделе 7032-0043(М6)
• в пиноли задней бабки 7032-0039(М5)
Диаметр цилиндрического отверстия в шпинделе, мм, не менее 54
Высота резца, установленного в резцедержателе, мм, не менее 25
Количество скоростей прямого вращения шпинделя, не менее 24
Количество скоростей обратного вращения шпинделя, не менее 12
Частота вращения шпинделя, мин в -1 степени 10-1400 12, 5-1700
Количество ступеней подач продольных/поперечны х, не менее 50/50
Подача, мм/об:
• продольная 0, 018-22, 4
• поперечная 0, 009-11, 2
Количество нарезаемых резьб, не менее:
• метрических 36
• модульных 36
• дюймовых 45
• питчевых 45
Шаг нарезаемых резьб:
• метрических, мм 0, 5-224
• модульных, модуль 0, 5-224
• дюймовых, число ниток на один дюйм 77-0, 125
• питчевых, питч 77-0, 125
Скорость быстрого перемещения суппорта, м/мин:
• продольного 4, 0
• поперечного 2, 0
Наибольшая длина перемещения, мм:
• каретки 900 ---
• нижнего суппорта 280 --
• верхнего суппорта 130 ---
• пиноли 150 ---
• задней бабки (поперечное смещение) ±15 ---
Наибольший угол поворота верхнего суппорта, град ±90 ---
Цена одного деления шкалы перемещения, мм:
• каретки 1, 00
• нижнего суппорта 0, 05
• верхнего суппорта 0, 05
• пиноли 5, 00
Цена одного деления шкалы поворота верхнего суппорта, град 1, 00 ---
Шероховатость поверхности заготовки из конструкционной стали при чистовом
обтачивании, мм, не более Ra 2, 0 ---
Суммарная мощность, кВт: 8, 37
Габарит станка, мм 2800х1190х1450
Масса станка, кг 2450 2430
