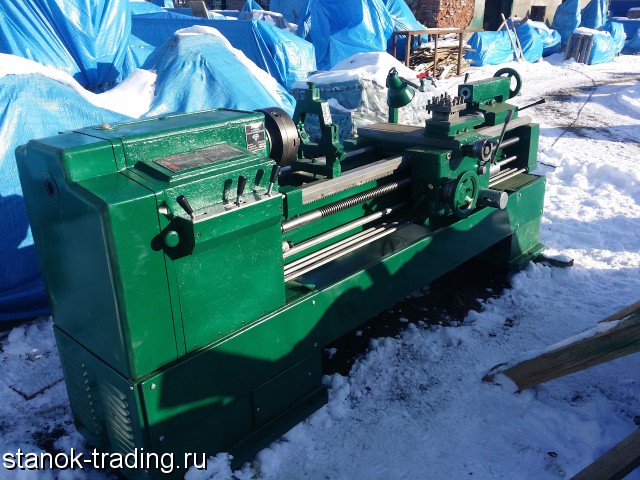

Токарно-винторезный станок Кусон-3 предназначен для выполнения различных токарных работ и нарезания метрической, модульной, дюймовой и питчевой резьб. Обрабатываемые детали устанавливаются в центрах или патроне.
Наиболее целесообразно использовать станок в инструментальных и ремонтных службах в условиях мелкосерийного и единичного производства на чистовых и получистовых работах.
При чистовой обработке деталей из конструкционных сталей шероховатость обработанной поверхности V6б.
Станина станка имеет П-образные поперечные ребра, которые придают ей высокую жесткость.
Станина жестко крепится к левой и правой тумбам и имеет закаленные направляюще для перемещения суппорта. Внутри на правой части станины установлен электродвигатель быстрого перемещения суппорта.
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки устанавливаемой над станиной, мм 430
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 220
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм 1500
Шпиндель
Диаметр отверстия в шпинделе, мм 41
Частота вращения шпинделя в прямом направлении, об/мин 16..3200
Частота вращения шпинделя в обратном направлении, об/мин 16..3200
Количество прямых скоростей шпинделя 21
Количество обратных скоростей шпинделя 21
Суппорт. Подачи
Скорость быстрых продольных перемещений, мм/мин 2800
Диапазон продольных подач, мм/об 0, 08..8
Диапазон поперечных подач, мм/об 0, 004..4
Количество подач продольных 54
Количество подач поперечных 54
Количество нарезаемых резьб - метрических 54
Количество нарезаемых резьб - модульных 54
Количество нарезаемых резьб - дюймовых 54
Количество нарезаемых резьб - питчевых 54
Пределы шагов метрических резьб, мм 0, 125..80
Пределы шагов дюймовых резьб, ниток/дюйм 0, 5..32
Пределы шагов модульных резьб, модуль 0, 05..40
Пределы шагов питчевых резьб, питч диаметральный 0, 05..40
Резцовые салазки
Наибольший угол поворота резцовых салазок, град ±90°
Цена деления шкалы поворота резцовых салазок, град 1°
Число резцов в резцовой головке 4
Задняя бабка
Наибольшее перемещение пиноли, мм 160
Электрооборудование
Электродвигатель главного привода, кВт 7, 5
Электродвигатель привода быстрых перемещений, кВт 0, 55
Электродвигатель насоса СОЖ, кВт 0, 125
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=1500, мм 3140 х 990 х 1260
Масса станка, кг 2250
