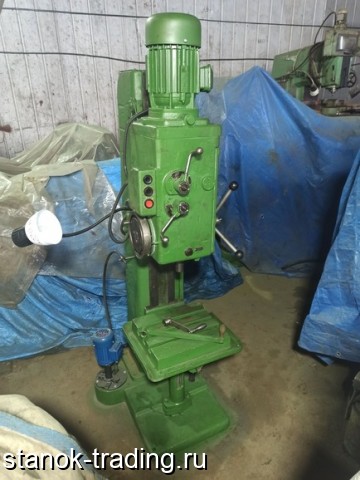

Вертикальный сверлильный станок модели 2Н118 с условным диаметром сверления 18 мм предназначен для выполнения следующих операций: сверления, рассверливания, нарезания резьбы и подрезки торцов ножами.
На фундаментной плите смонтирована колонна коробчатой формы. В ее верхней части размещена шпиндельная головка, несущая электродвигатель и шпиндель с инструментом. На вертикальных направляющих колонны установлена шпиндельная бабка, внутри которой размещен механизм подачи, осуществляющий вертикальное перемещение шпинделя. Поднимать и опускать шпиндель можно механически и с помощью штурвала вручную. Для установки и закрепления приспособления с обрабатываемыми заготовками имеется стол. Его можно устанавливать на различной высоте, в зависимости от размеров обрабатываемых деталей.
Наибольший условный диаметр сверления в стали 45 18
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм 0...650
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм 200
Рабочий стол
Размеры рабочей поверхности стола (длина х ширина), мм 320 х 360
Число Т-образных пазов Размеры Т-образных пазов 3
Наибольшее вертикальное перемещение стола (ось Z), мм 350
Перемещение стола на один оборот рукоятки, мм 2, 4
Шпиндель
Наибольшее перемещение шпиндельной головки по колонне, мм 300
Наибольшее осевое перемещение шпинделя (гильзы шпинделя), мм 150
Перемещение шпиндельной головки на один оборот маховичка, мм 4, 4
Перемещение шпинделя на одно деление лимба, мм 1
Перемещение шпинделя на один оборот маховичка-рукоятки, мм 110
Частота вращения шпинделя, об/мин (количество скоростей) 180..2800 (9)
Наибольший допустимый крутящий момент, Н.м 88
Конус шпинделя Морзе 2
Механика станка
Пределы вертикальных рабочих подач на один оборот шпинделя, мм (число подач) 0, 1..0, 56 (6)
Наибольшая допустимая сила подачи, Н 5600
Торможение шпинделя есть
Привод
Электродвигатель привода главного движения, кВт (об/мин) 1, 5 (1420)
Электронасос охлаждающей жидкости 0, 12 (3000)
Электронасос охлаждающей жидкости Тип ПА-22
Габарит и масса станка
Габариты станка (длина ширина высота), мм 870 х 590 х 2080
Масса станка, кг 450
И много других станков.
Станки в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе.
