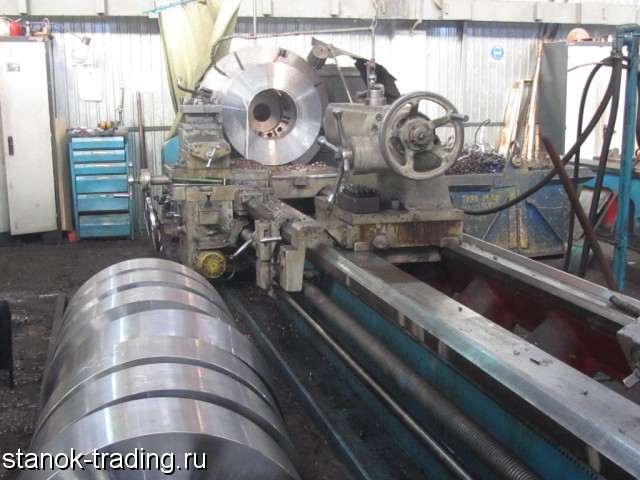

Токарно - винторезный станок 1Н65 - 5 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Наибольший диаметр заготовки устанавливаемой и обрабатываемой, мм:
над суппортом, мм 650
над выемкой в станине, мм 1400*
Наибольшая длина обрабатываемой заготовки, мм 5000
Длина выемки в станине от зеркала патрона, мм 390
Размер конца шпинделя передней бабки по DIN 2 - 15М
Количество ступеней частот вращения шпинделя 24
Диаметр цилиндрического отверстия в шпинделе, мм 128
Пределы частот вращения шпинделя, об/мин 5 - 500
Пределы рабочих подач, мм/об.:
продольных, мм/об 0, 06 - 2, 42
(0, 6 - 19, 36***)
поперечных, мм/об 0, 022 - 0, 88
(0, 022 - 7, 04***)
резцовых салазок, мм/об 0, 022 - 0, 88
(0, 022 - 7, 04***)
Пределы шагов нарезаемых резьб:
метрических, мм 1 - 96
дюймовых, ниток/дюйм 24 - 0, 25
модульных, модуль 0, 5 - 24
питчевых, питч диам. 96 - 1
Ускоренное перемещение суппорта, м/мин:
продольное 3
поперечное 1
Мощность главного привода, кВт 15
Наибольший вес обрабатываемой детали в центрах, кг 10000, 8000*
Мощность главного привода, кВт 22
Масса 1Н65 - 5 кг 15750
Габариты:
длина, мм 8180
ширина, мм 2200
высота, мм 1770, 1880
