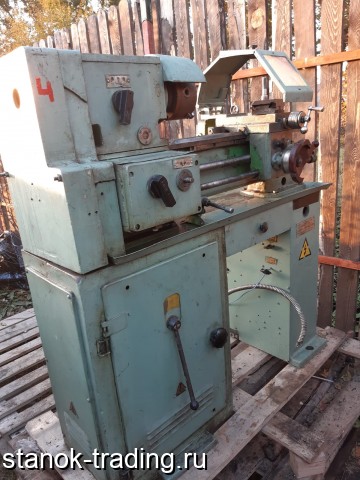

Основные технические характеристики школьного токарно-винторезного станка ТВ-7
Изготовитель - Завод "Учебное оборудование № 1" г. Ростов на Дону.
Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной - Ø 220, мм
Наибольший диаметр заготовки типа Вал, обрабатываемой над верхней частью суппорта - Ø 100 мм
Расстояние между центрами - 330 мм
Наибольшая длина обтачивания - 300 мм
Мощность электродвигателя - 1, 1 кВт
Вес станка полный - 400 кг
Шпиндель токарно-винторезного станка ТВ-7
Конец шпинделя резбовой - М45х4, 5
Диаметр отверстия в шпинделе - Ø 18 мм
Пределы чисел оборотов шпинделя в минуту - (8 ступеней) 60..1000 об/мин
Подачи и резьбы токарно-винторезного станка ТВ-7
Пределы продольных подач: - (6 шагов) 0, 1; 0, 12; 0, 16; 0, 20; 0, 24; 0, 32 мм/об
Пределы шагов резьб метрических - (6 шагов) 0, 8; 1; 1, 25; 1, 5; 2, 0; 2, 5 мм
