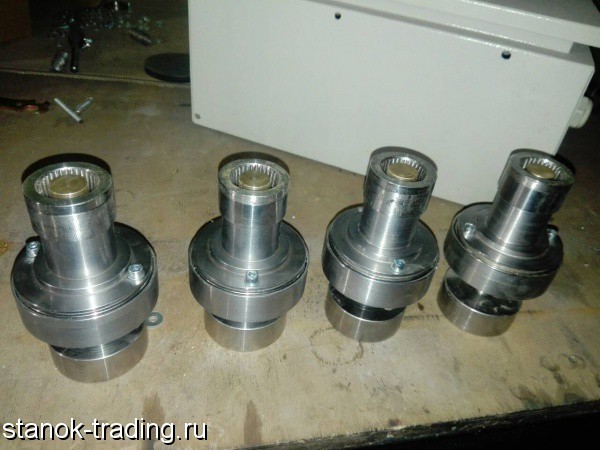

Продам Укупорочные головки местонахождение Московская область п. Малаховка Егорьевское шоссе 1
Патроны укупорочные предназначены для укупоривания бутылок. Они размещены в гнездах обоймы и при помощи роликов, перекатывающихся по профильной дорожке неподвижного копира, осуществляют вертикальное перемещение. При этом патроны перемещаются от верхних роликов , а с помощью нижних происходит передача усилия для обжатия кроненпробок. На осях нижних роликов установлены подшипники. Подшипники перемещаются в направляющих планках, прикрепляемых к обойме, и тем самым удерживают узел от поворота вокруг оси. Составные части укупорочных патронов монтируются в корпусе . В корпусах размещаются направляющие с подпружиненными плунжерами и шариковыми фиксаторами. При помощи гаек направляющие прочно удерживаются, а подвижным шпоночным соединением центрируются в корпусах. На плунжерах установлены резиновые кольца , препятствующие попаданию смазки из патрона на укупориваемые бутылки.
В держателях направляющих установлены обжимные кольца , при помощи винтов прикреплены держатели пробок.
Специальные проточки в розетках держателей пробок образуют дорожку для кроненпробок. Для хорошего вхождения кроненпробок, в каждой розетке предусмотрен паз для выхода вытесняемого кроненпробкой воздуха, а для надежного удержания кроненпробок установлены (на клее водостойком) по два магнита в радиальных направлениях. Установка магнитов производится по отношению друг к другу противоположными полюсами. При вращении укупорочного агрегата каждый укупорочный патрон под воздействием копира опускается на находящуюся под ним на столе укупоривания бутылку и конусной поверхностью розетки центрирует ее. Кроненпробка, находящаяся в держателе пробок, одевается на венчик горловины бутылок. Опускающееся обжимное кольцо находит на кроненпробку и обжимает ее. Полное обжатие кроненпробки завершается при углублении бутылки в обжимное кольцо на 10-12 мм. На такую же величину происходит перемещение плунжера , при этом запирающие шарики фиксатора из зацепления не выходят. Усилие на укупоривание передается через шарики. После обжатия укупорочный патрон копиром поднимается вверх, а плунжер пружиной выталкивает бутылку из обжимного кольца. При поступлении бутылок с завышенным размером по высоте плунжер переместится на величину свыше 12 мм, запирающие шарики выйдут из зацепления с кольцом упорным , усилие на укупоривание в дальнейшем начнет передаваться через пружину. Корпус продолжит опускание самостоятельно. При этом движение направляющей прекратится, плунжер войдя до упора во втулку тоже прекратит перемещение и высокая бутылка не разрушится. После подъема укупорочного патрона подвижные части его возвратятся в исходное положение. Благодаря применению предохранительного устройства - шарикового фиксатора бутылка предохраняется от разрушения.
При сборке патронов гайку нужно затянуть до упора и закрепить стопорным винтом . При монтаже важно обеспечить соблюдение размера 495, 5±0, 15 мм. Регулировка производится путем поворота эксцентрика верхнего ролика (эксцентриситет оси - е=0, 8).Пружина укупорочного патрона имеет значительную жесткость и, с целью исключения травмирования, сборку узлов производить только в специальном приспособлении.
Регулировка эксцентриком производится при установке укупорочных патронов по линии направляющей дорожки розеток для кроненпробок с отклонениями по 0, 15 мм в обе стороны, а также для компенсации износа деталей патрона в процессе эксплуатации.
Для демонтажа укупорочных патронов из обоймы следует поднять укупорочный агрегат на 25 мм относительно рабочего положения, снять звездочку стола. Затем после снятия оси отсоединить эксцентрик с роликом и вынуть укупорочный патрон движением вниз.
