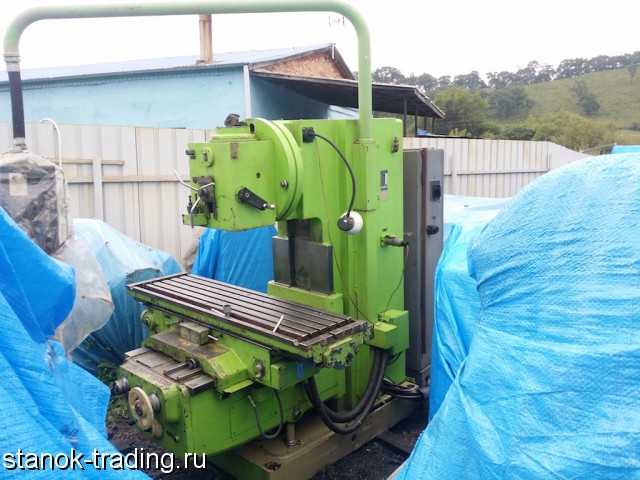

FSS-400 Вертикальный консольно-фрезерный станок общего назначения производства Германия.
Cтанок являются аналогами вертикальных фрезерных станков - 6Т13
Достоинством станка относится:
• Простота в управлении станком
• Неприхотливость в эксплуатации
• Жесткость конструкции
• Повышенная износостойкость накладок направляющих
• Максимальная нагрузка на стол до 1500 кг
• Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола
• Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию
• Устанавливаемые ШВП позволяют достигать высокую точность перемещений, что позволяет устанавливать на станки системы УЦИ и ЧПУ по желанию заказчика
• Основные узлы изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость
Размеры поверхности стола, мм 400 х 1600
Наибольшая масса обрабатываемой детали, кг 1500
Наибольший продольный ход стола (Ось X). мм 1150
Наибольший поперечный ход стола (Ось Y). мм 370
Наибольший вертикальный ход стола (Ось Z). мм 430
Расстояние от торца шпинделя до поверхности стола, мм 100..500
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм 450
Мощность привода главного движения, кВт 11
Частота вращения шпинделя, об/мин 28..1400
Количество скоростей шпинделя 18
Ступенчатый переход скоростей шпинделя 1, 25
Перемещение пиноли шпинделя, мм 90
Перемещение пиноли шпинделя на одно деление лимба, мм 0, 05
Максимальный допустимый момент вращения, Нм 1550
Наибольший диаметр резцовой фрезерной головки, мм 315
Пределы продольных и поперечных подач стола (X, Y), мм/мин 16..800
Пределы вертикальных подач стола (Z), мм/мин 5..250
Количество подач стола (продольных, поперечных, вертикальных) 18
Скорость быстрых перемещений (продольных, поперечных/ вертикальных) X, Y/ Z, м/мин 3, 15/ 1, 0
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм 0, 05
Габариты мм 2345 х 1850 х 2710
Масса , кг 4145
