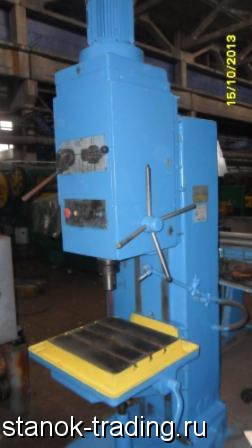

Станки модели 2н135 предназначены для сверления, рассверливания, зенкования, развертывания, нарезания резьбы; применяется в условиях единичного и серийного производства
Класс точности Н
Наибольший диаметр сверления в стали 45 ГОСТ 1050-74, мм 35
Размеры конуса шпинделя по ГОСТ 25557-82 Морзе 4
Расстояние от оси шпинделя до направляющих колонны, мм 300
Наибольший ход шпинделя, мм 250
Расстояние от торца шпинделя, мм:
- до стола 30-750
- до плиты 700-4120
Наибольшее (установочное) перемещение сверлильной головки, мм 170
Перемещение шпинделя за один оборот штурвала, мм 122. 46
Рабочая поверхность стола, мм 450x500
Наибольший ход стола, мм 300
Установочный размер Т-образных пазов в столе по ГОСТ 1574-75:
- центрального 18H9
- крайних 18H11
Расстояние между двумя Т-образными пазами по ГОСТ 6569-75, мм 100
Количество скоростей 12
Пределы частоты вращения шпинделя, 1/мин 31, 5-1400
Количество подач 9
Пределы подач, мм/об 0. 1-1. 6
Наибольшее количество нарезаемых отверстий в час 55
Управление циклами работы Ручное
Род тока питающей сети Трехфазный
Напряжение питающей сети, В 380/220
Габаритные размеры, мм:
- высота 2535
- ширина 825
- длина 1030
Масса станка, кг 1200
