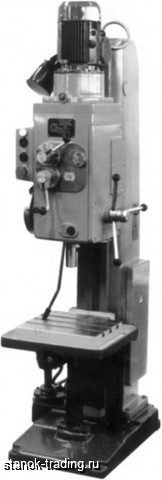

Продам Станок Вертикально сверлильный резьбонарезной МН 25 Н местонахождение Вертикально сверлильный станок мн 25 Н
Новый станок! в заводской смазке. сделан в СССР! Цена Вас приятно порадует!
Вертикально сверлильный станок МН25 Н предназначен для выполнения различных сверлильных работ: сверления, рассверливания, зенкерования, развертывания. На станке допускается нарезание резьб с ручным управлением реверсирования шпинделя.
На станке можно обрабатывать детали, устанавливаемые как на столе, так и на фундаментной плите. Наличие круглого поворотного стола позволяет обрабатывать отверстия в деталях без их перемещения по столу, что значительно облегчает обслуживание станка.
Станок МН25Н предназначен для выполнения комплекса сверлильных операций и нарезания резьбы в деталях из стали, чугуна, цветных металлов.
Область применения
МН25Н используется в качестве универсального оборудования для обработки отверстий металлообрабатывающи ми предприятиями преимущественно единичного и мелкосерийного типа, ремонтными и слесарными цехами и мастерскими.
Шпиндель приводится во вращение электродвигателем через редуктор. Скорость вращения вала устанавливается в диапазоне от 90 до 1400 об/мин выбором одной из 9 скоростей. Рабочий ход (вертикальное перемещение) инструмента осуществляется механизмом подачи в ручном или автоматическом режиме. Механизированная подача выполняется на трех скоростях в интервале от 0, 1 до 0, 3 мм/об.
Обрабатываемая заготовка закрепляется на поворотном рабочем столе, размещенном на колонне. Стол можно установить на нужной высоте, перемещая вдоль колонны, а также повернуть вокруг ее оси и вывести из зоны обработки, освободив место для крупной детали, устанавливаемой в этом случае на базовой плоскости опорной плиты станка. Наличие стола поворотного типа облегчает обработку отверстий, расположенных на окружности.
Модель МН25Н относится к станкам универсального типа. Простотой конструкции и многофункциональност ью МН25Н заслужил репутацию недорогого, надежного и технологически эффективного станка.
Технические характеристики
Основные параметры МН25Н
Максимальный диаметр сверления: - в чугуне, мм 30
Максимальный диаметр сверления: - в стали, мм 25
Размер конуса шпинделя по ГОСТ 25557 - 82 Морзе ЗАТ6
Наибольшее перемещение сверлильной головки, мм 215
Вылет шпинделя от колонны, мм 250
Наибольший ход шпинделя, мм 150
Наибольшее расстояние от торца шпинделя до стола, мм 700
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм 845 и 1060
Диаметр рабочей поверхности стопа, мм 400
Рабочая поверхность плиты, мм 500x500
Наибольшее вертикальное перемещение стола, мм 525
Количество скоростей шпинделя 9
Пределы чисел оборотов шпинделя в минуту 90 - 1400
Количество подач шпинделя 3
Диапазон подач, мм/об 0, 1 - 0, 3
Мощность электродвигателя главного привода, кВт 1, 5
Габариты станка, мм: ДхШхВ 770, 780, 2285
Масса станка, кг 670
