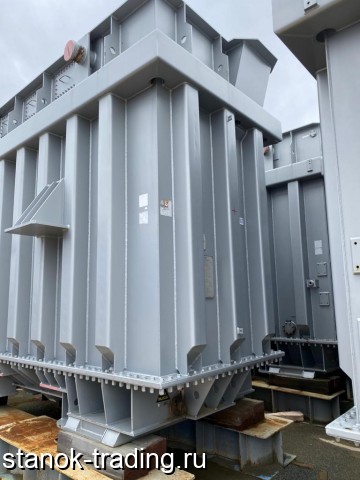

Предлагаем к продаже силовые трансформаторы ТДЦ 125000. Встроенная система мониторинга работы трансформатора: указатель температуры масла с резисторным передатчиком, указатель уровня масла с сигнализацией min и max уровня, указатель температуры обмоток, сушка воздуха трансформатора, указатель уровня масла переключателя, сушка воздуха переключателя, пульт управления, фланцы для подключения датчиков для определения газосодержания и влагосодержания в масле.
1. Назначение.
Трансформатор типа ТДЦ – 125000 кВА/10 кВт (Е 38М-3) может устанавливаться на открытых и закрытых площадках электрических станций и подстанций и предназначены для эксплуатации в условиях холодного климата (исполнение ХЛ1 в соответствии с ГОСТ 15150).
Условное обозначение трансформатора:
-по ГОСТ 52719-2007
Т- трехфазный трансформатор
ДЦ-вид системы охлаждения – принудительная циркуляция воздуха и масла с ненаправленным потоком масла
- по классификации завода-изготовителя
Е – силовой трансформатор, эксплуатация в энергетике
М- класс напряжения 110кВ
З – вид системы охлаждения – OFAF
2. Технические данные трансформатора ТДЦ-125000кВА/10 кВ (Е38М-3)
Трансформатор 125000/110
Номинальная мощность (МВА) 125
Номинальное напряжение обмоток (кВ) 121/10, 5
Номинальный ток обмоток (А) 596/6873
Напряжение короткого замыкания % 11%
Схема и группа соединения обмоток Ун/Д-11
Диапазон и число ступеней регулирования напряжения ПБВ на стороне ВН121 кВ ±
2х2, 5%
Потери холостого хода (кВт) 64
Потери короткого замыкания (кВт) 388
Ток холостого хода (%) 0, 3
Мощность двигателей системы охлаждения (кВт) 27
Полная масса (кг) 103000
Транспортная масса (без масла) (кг) 72200
Транспортная масса (с маслом) (кг) 95000
Масса масла (кг) 16400
Габаритные размеры установочные (длина х ширина х высота) (мм) 6135 х 4010 х 6320
Габаритные размеры транспортные (длина х ширина х высота) (мм) 5295 х 2890 х 4370
Датчик механических ударов для контроля условий транспортировки – напрокат
Испытания и испытательное напряжение
Трансформатор будет испытан согласно ГОСТ – заводские испытания
