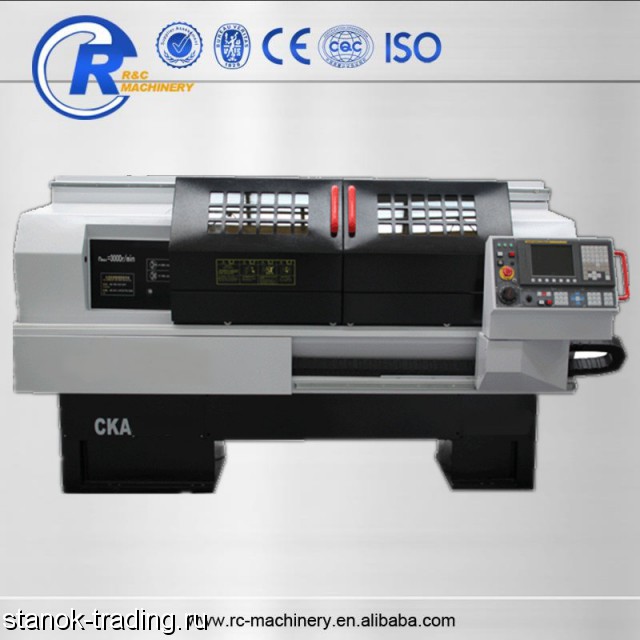

Продам токарный станок с чпу CKA6140 местонахождение Адрес: ул.Дунбэй 120#, строение Хуагуан, Зона экономического развития, г.Да Лянь, пр-я ЛяоНин, Китай.
Краткое изложение и назачение станка
Данный станок является горизонтальным станком с ЧПУ , контролён продольной осью(Z) и горизонтальной осью(X). Это – широкоуниверсальные станки, на которых можно производить осевые и дисковые детали, обтачивание наружных и внутренних цилинрических поверхностей и торцов отверстий, сверление, зенкерование и развертывание отверстий, фрезерование плоскостей, нарезание резьбы и другие операции. Данный станок употреблян в многонаменкратурном производстве и производстве продукциий малых и средних партий, особенно проявится преимущество в обработке сложных, высокоточных деталей.
Главные характеристики структуры
1. Станок употребляет традиционную компазицию горизонтального станка. Цельнолитый дизайн, хороший герметичность, соответствует безопасному стандарту. Главные основные детели (станина, ножки станка и т. д. )отлиты смоляным песком, по искусственному решению старения, так что стабильность польного станка прекласна.
2. Продольная и горизонтальная ось станка употребляют привод рулекого электродвигателя, прецизионную шариковый пруток, привод комбинационного подшипников высокой жесткости, полузамкнутую контрольную систему для контроля положения импульсно-кодового устройства. Рельс применит международную популярную технологию высокочастотной закалки с накрытием пластика (твёртый рельс), у разных осей быстрый отклик, высокая точность, долгий срок работы.
3. Станка оснащён систему контроля известна и во внутренней станы, и за рубежом, полнота фонкций, удобно работать, стабильная точность, надёжная работа.
4. По анализу конечного элемента, структура дизайна модуля передной бабки станины разумна, ассортимент большой, нацелённость высока. Упор передний и задний системы шпинделя употребляют высокоточный подшипник, имеет нижеследующие характиристики: восокую скорость вращения, восокую жесткость, высокую точность, малую тепловую деформацию, стабильное движение, низкий шум и т. д. .
5. CKA6140 станок автоматического переключателя употребляет электронную своеобразную структуру автоматического переключателя, не нужно остановить машину изменить скорость, самоходно переключить высокую или низкую передачу, программа может непрерывно двигаться, значительно повышает мощность обработки.
6. Дизайн оперативной системы станка в соответствии с теорией эргоносики, оперативный ящик может самовольно двигаться. так что оператор рагурирует резец поблизости очень удобно, проявится искусственный дизайн.
7. Станок употребляет передовой способ сосредоточенной автоматической смазки, автоматическая смазка прерывного действия регулярно и дозировочно, стабильная и надёжная работа, удовлетворит требованием чистого производства.
8. Стандартная установка станка является полнозамкнутой защитой.
9. Стандартная установка станка употребляет известную марку внутри страны “расточный четырёзоперационный резец”. Особенная установка можно выбрать напальный расточный шестиоперационный резец.
10. Станок может оснастить мануальный, пневмотический, гидравлический патрон или мануальную, пневмотическую, гидравлическую заднюю бабку и т. д. .
Главные технические параметры
Спецификация Параметры CKA6140
Наибольший диаметр обработки над станиной φ400 мм
Наибольший диаметр обработки заголовки Φ200 мм
Макс. длина заголовки 750 / 1000 мм
Макс. длина обработки 620мм / 870 мм
Макс. диаметр оборота (мм) карусельные четыре позиции 400
горизонтальные шесть позиций 340(особеный заказ)
Высота центра шпинделя 200
Ширина направояющих станины 300
Главный привод Главный электродвигатель
(электродвигатель с двумя скоростями) 3/4. 5кВт
Диаметр отверстия шпинделя φ52 мм
Конус шпинделя Мос № 6
Головка шпинделя A2-6
Внутренний диаметр переднего подшипников шпинделя φ90 мм
Диапазон скорости вращения шпинделя
(12 ступеней) 32-2000 об/мин
Система подачи Макс. перемещение суппорта поперечная сторона(X) 230
Продольная сторона(Z) 625мм /875 мм
Сила горизонтального точения(непрерывно) поперечная сторона(X) 2500 Н
Сила продольного точения(непрерывно)
Продольная сторона(Z) 5000 Н
Быстрая подача по оси X 4000мм/мин
Быстрая подача по оси Z 5000мм/мин
Диапазон подачи точения 0. 01-500мм/об
Точность позиционирования X 0. 03 мм
Z 0. 04 мм
Точность повторяемости X 0. 012 мм
Z 0. 016 мм
Точность обрабатываемой заготовки IT6~ IT7
Прыщеватость поверхности заготовки Ra1. 6
Установка суппорта
Мощность электродвигателя суппорта карусельные четыре позиции 90 ваттов
горизонтальные шесть позиций 120 ваттов
Скорость оборота 1400 об/мин
Сечение оправки 20×20 мм
Точность повторяемости 0. 008 мм
Время смены инструментов
(однопостовой) карусельные четыре позиции 2. 4сек.
горизонтальные шесть позиций 3 сек.
Система ЧПУ FANUC 0i-mate
Установка электропитания Тип электропитания Трёхфазный переменный ток/380в±10% /50 грц±2грц
Ёмкость электричества 16 КВА
Система охлаждения Ёмкость водящего ящика 20Л
Мощность электродвигателя насоса охлаждения 200 ваттов
Поток насоса охлаждения 25 Л/мин
Габариты станка и вес Габариты станка(Д*Ш*В) 2300×1480×1520мм(тип 750)2550×1480×1520 мм(тип1000)
Вес нетто станка 1800кг(тип 750)
1950кг(тип1000)
